Graphs MikroTik

Graphs используется для построения графиков и их отображения через WebFig (WEB интерфейс).

Профессиональная настройка MikroTik
Без предоплаты

Telegram: @Engineer_MikroTik

Подписаться на новые статьи VK

Tools > Graphs

Не рекомендую использовать Store on Disk, чтобы не «убивать» флэш память RouterBOARD.

Allow Address ограничивает разрешенные адреса для просмотра графика (на QoS переопределяется через target address)

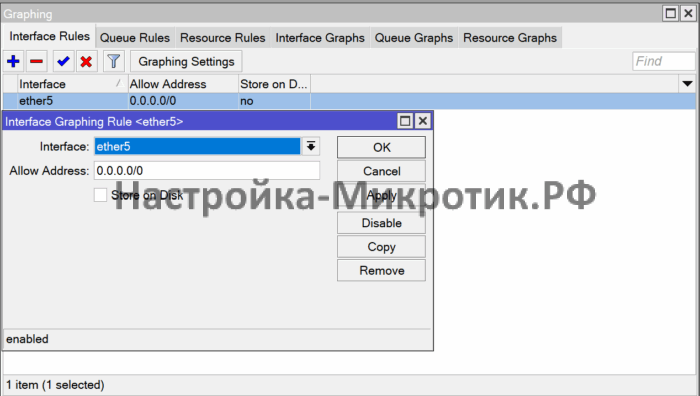

Interface Rules Статистика использования трафика на конкретном интерфейсе — Interface Rules
Статистика использования трафика на конкретном интерфейсе

/tool graphing interface
add interface=ether5 store-on-disk=no

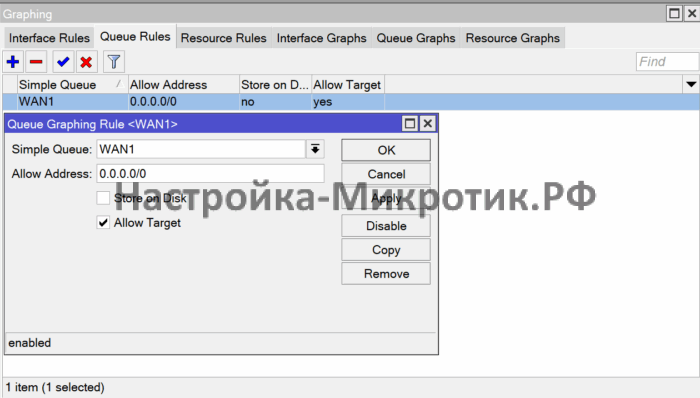

Queue Rules Статистика конкретного QoS — Queue Rules
Статистика конкретного QoS

/tool graphing queue
add simple-queue=WAN1 store-on-disk=no

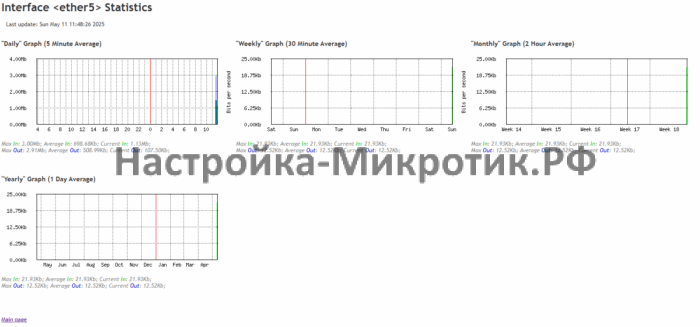

WebFig Graphs

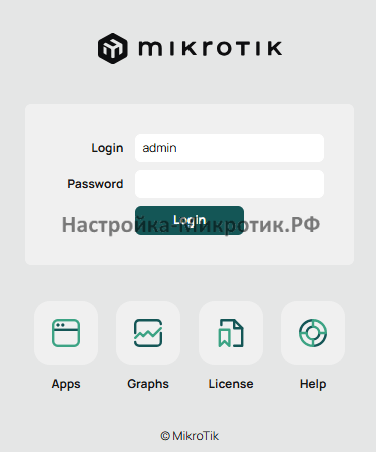

Под окном авторизации ссылка на Graphs — Под окном авторизации ссылка на **Graphs**

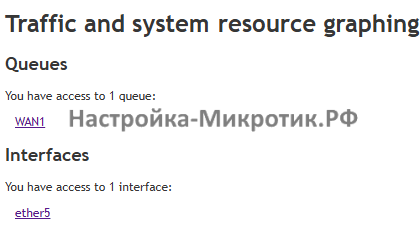

По которой видно все настроенные графики
