Обзор настройка mANTBox ax 15s

На чтение 3 мин Опубликовано

Настройка mANTBox ax 15s, он же L22UGS-5HaxD2HaxD-15S для создания мостов до 20км или покрытия WiFi большой открытой территории, в том числе в роли CAPsMAN AX точки доступа.

Профессиональная настройка MikroTik
Без предоплаты и бюрократии
Telegram: @Engineer_MikroTik
Содержание
  1. Фотографии mANTBox ax 15s
  2. Варианты использования
  3. Первое включение
  4. Обновление
  5. Режим cAP
  6. 160Мгц и мощность
  7. Роуминг
  8. Режим моста
  9. USB модем
  10. Оптика SFP
  11. Контейнеры
  12. Заключение

Фотографии mANTBox ax 15s

Коробка mANTBox ax 15s
Коробка mANTBox ax 15s

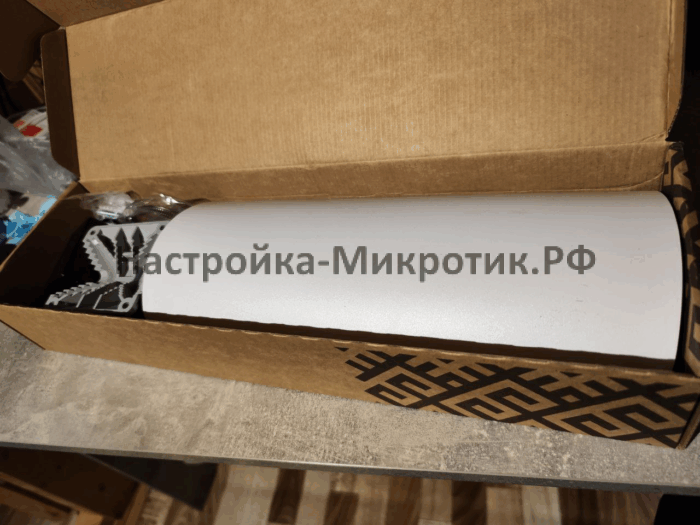

mANTBox ax 15s в коробке
В коробке

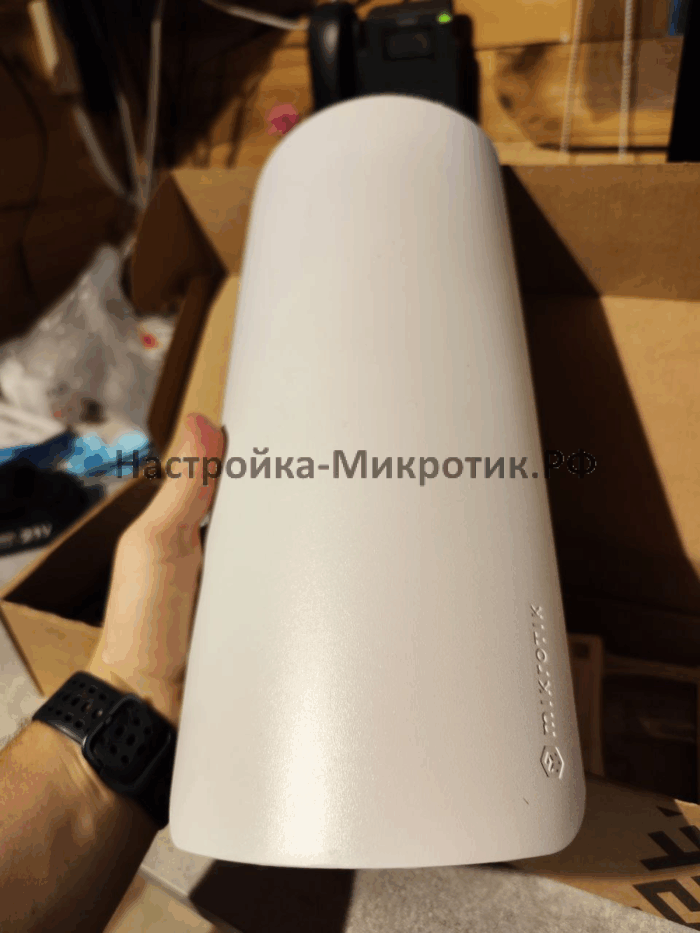

mANTBox ax 15s в руке
mANTBox ax 15s в руке

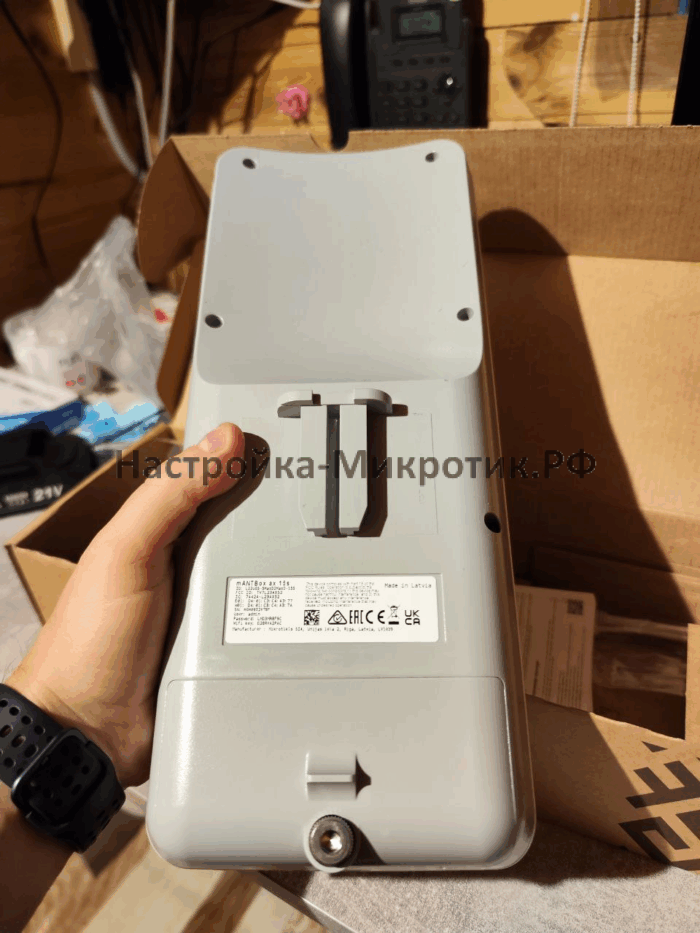

Обратная сторона mANTBox ax 15s
Обратная сторона

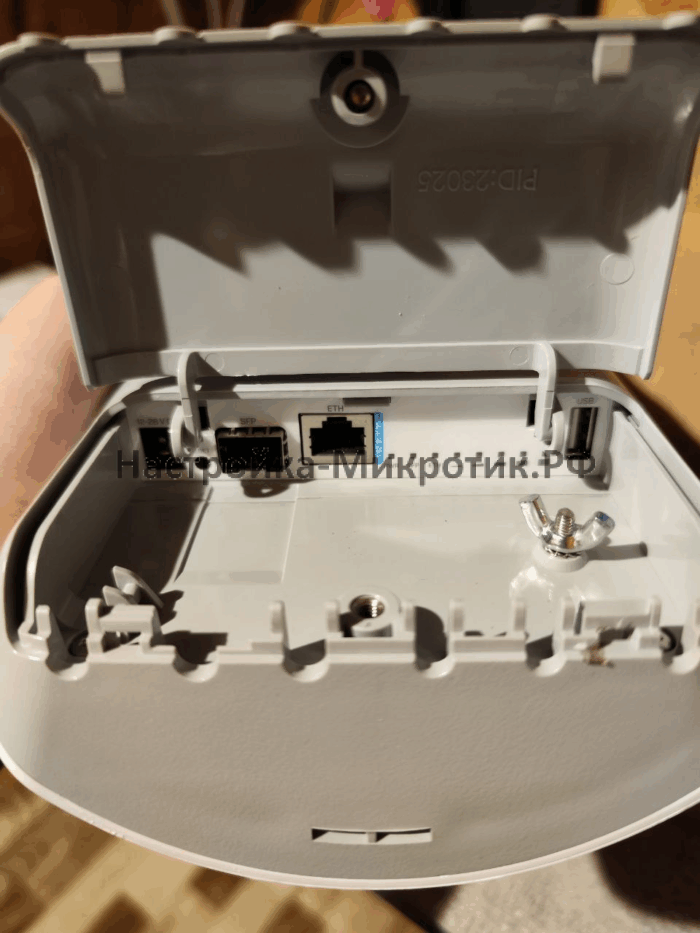

Порты mANTBox ax 15s
Порты mANTBox ax

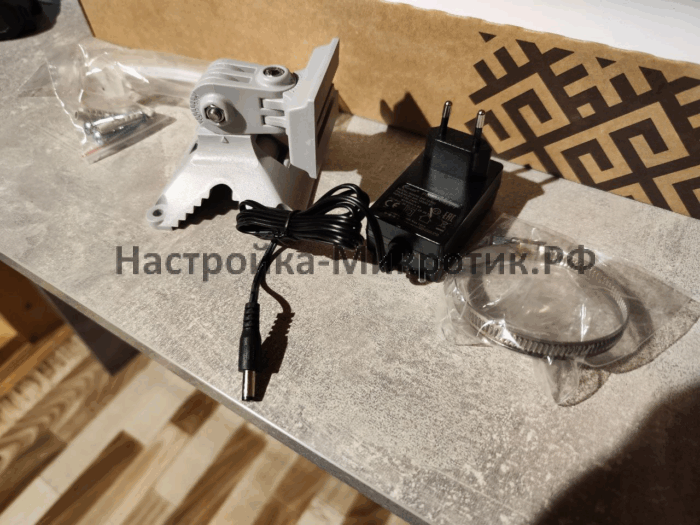

Комплектация mANTBox ax 15s
Комплектация mANTBox ax

Варианты использования

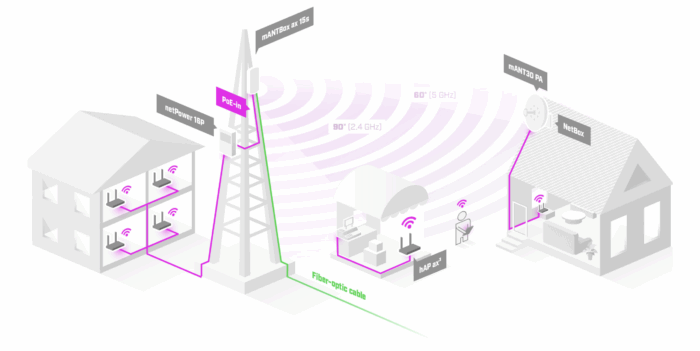

Варианты использования mANTBox ax 15s
Варианты использования mANTBox ax 15s
Набор интерфейсов mANTBox ax 15s позволяет использовать устройство по универсальному — от подключения USB модема до моста (point-to-multipoint), точки доступа и SFP оптической линии.

Секторные антенны делают стабильное покрытие до 20км прямой видимости на 90° для 2.4ГГц и 60° для 5ГГц.
В данном обзоре mANTBox ax 15s будет настроен в качестве CAPsMAN точки доступа, параллельно базовой станцией для моста точка-многоточка.

Первое включение

На устройстве есть рабочий бипер, на котором можно сыграть имперский марш или супер марио!
Подключаемся по ethernet и видим в WinBox устройство L22UGS-5HaxD2HaxD-15S
Подключаемся по ethernet и видим в WinBox устройство L22UGS-5HaxD2HaxD-15S
Логин admin, пароль написан на наклейке устройства.

В конфигурации по умолчанию все порты добавлены в bridge и на нем поднят DHCP Client, WiFi вещает как самостоятельная точка доступа.

Обновление

Обновим RouterOS до актуальной на момент написания статьи (18.06.2025) — 7.19.1 Stable

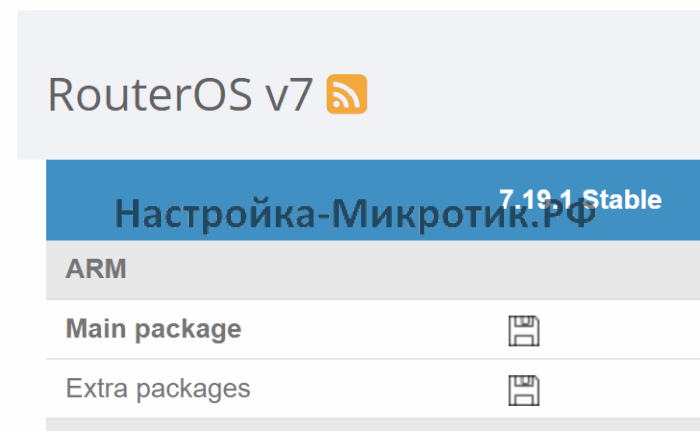

Устройство на arm процессоре, скачиваем Main package и Extra packages
Устройство на arm процессоре, скачиваем Main package и Extra packages

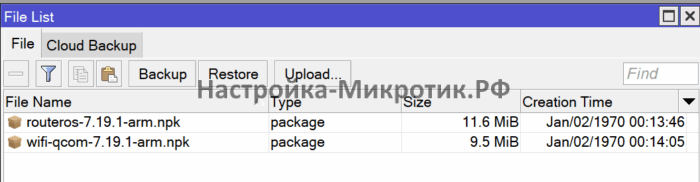

Перетягиваем в Files файлыrouteros-7.19.1-arm.npkwifi-qcom-7.19.1-arm.npk
Перетягиваем в Files файлы
routeros-7.19.1-arm.npk
wifi-qcom-7.19.1-arm.npk
И перезагружаемся

Режим cAP

Для подключения к CAPsMAN достаточно сбросить в CAPS Mode режим.

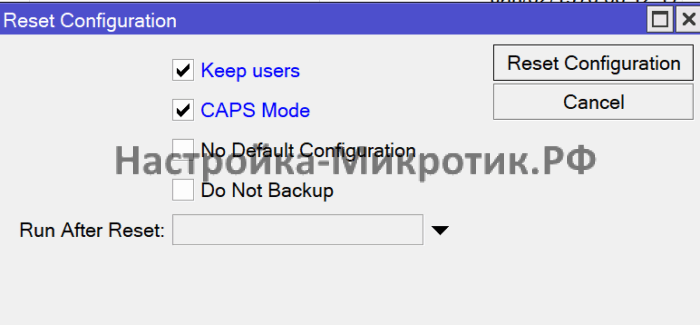

System > Reset > CAPS Mode
System > Reset > CAPS Mode

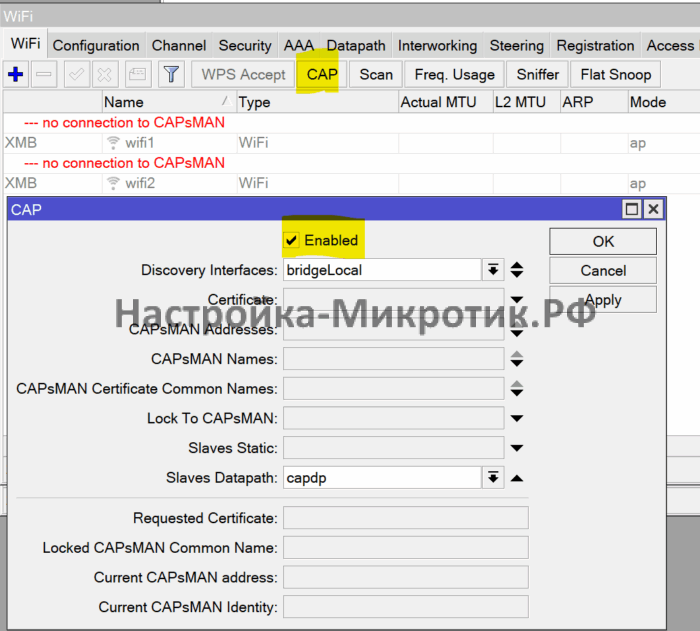

Устройство начинает искать CAPsMAN контроллер
WiFi > CAP
Устройство начинает искать CAPsMAN контроллер

160Мгц и мощность

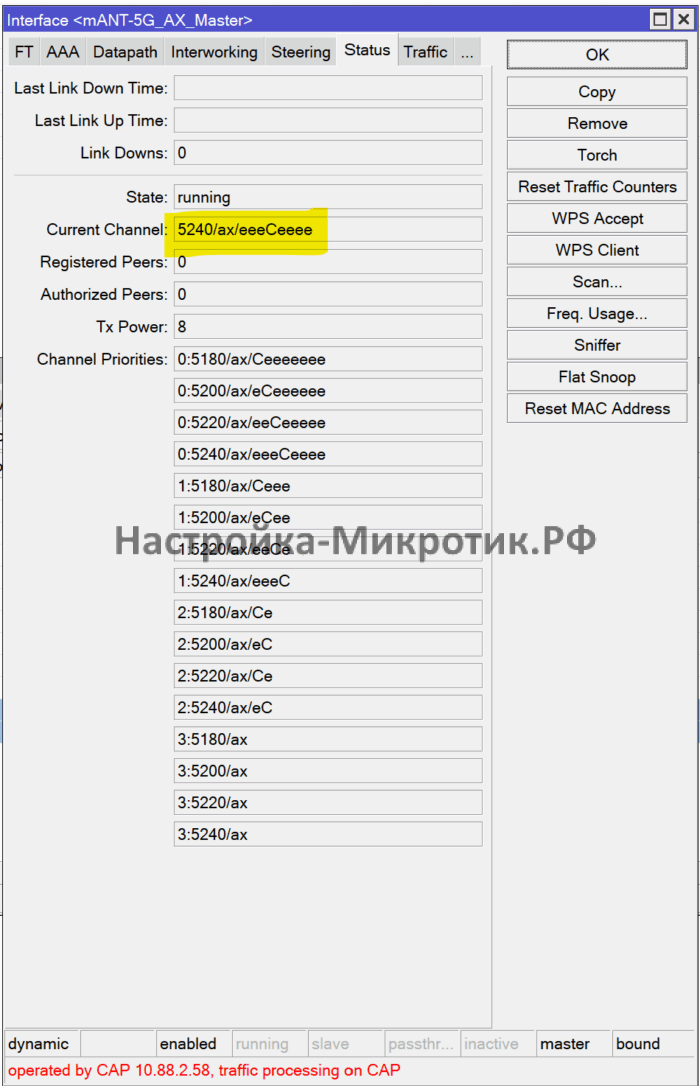

mANTBox ax 15s умеет в 160МГцЗаконные 23dB (200мВт) за вычетом усиление антенны 15 dBi получаем мощность передатчика Tx Power 8 dBm
mANTBox ax 15s умеет в 160МГц
Законные 23dB (200мВт) за вычетом усиления антенны 15dBi — получаем мощность передатчика Tx Power 8dBm для страны Russia

Роуминг

Пакет qcom умеет роуминг, в логах видно переключение между точками и между 2.4 и 5ГГц
Пакет qcom умеет роуминг, в логах видно переключение между точками и между 2.4 и 5ГГц
Даже если менять настройки 2.4 и 5ГГц по очереди, клиентов перебрасывает между частотами с помощью роуминга.

Режим моста

Устройство может работать в режиме моста как ap и station bridge.

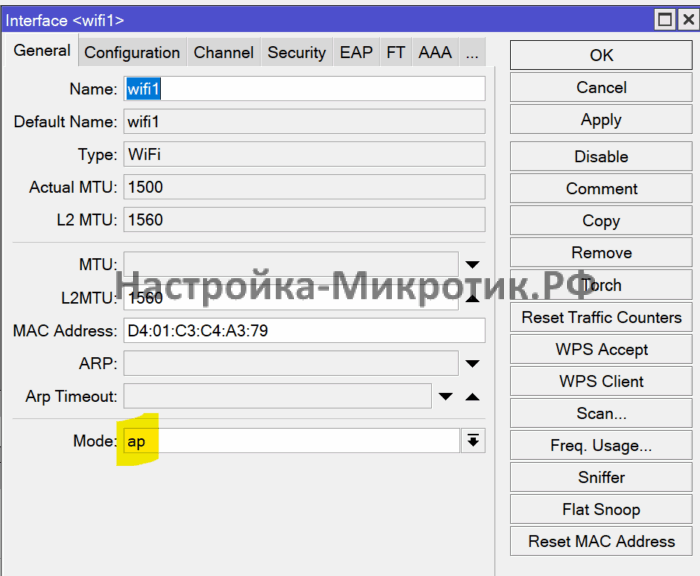

Режим AP
Режим AP

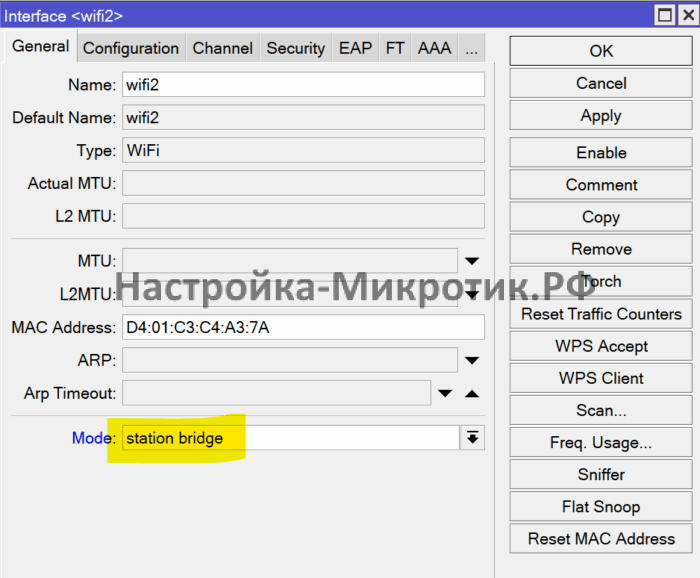

Режим station bridge
Режим station bridge

USB модем

USB порт позволяет подключать оборудование от Flash карт до USB модемов, настройка такого подключения рассмотрена в отдельной статье — Быстрая настройка 4G LTE USB модема

Оптика SFP

Наличие SFP портов позволяет подключить mANTBox ax 15s по оптической линии хоть за 20км, что довольно удобно из-за ограничения ethernet в 100 метров.

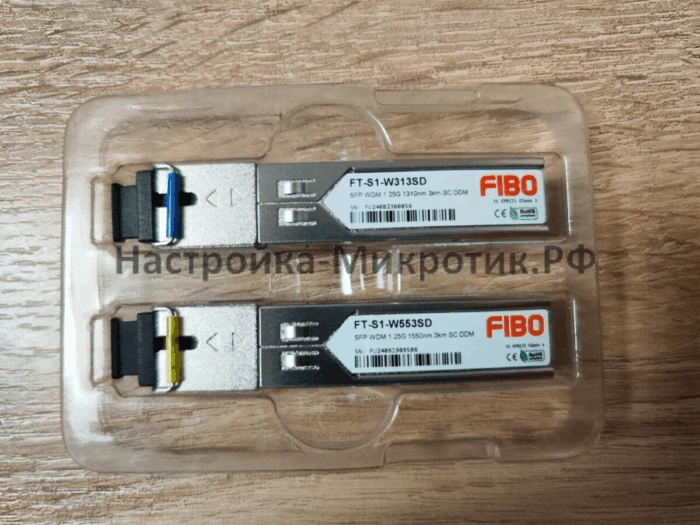

Использовать можно SFP модули FIBO, например пара FT-S1-W313SD и FT-S1-W553SD работают до 3 км.
Использовать можно SFP модули FIBO, например пара FT-S1-W313SD и FT-S1-W553SD работают до 3 км.

Контейнеры

Наличие ARM процессора и достаточной памяти позволяет запускать разные контейнеры, что безгранично увеличивает возможности оборудования.

Заключение

Для покрытия Wi-Fi большой открытой территории mANTBox ax 15s подходит идеально за счет 2 диапазонного WiFi с современным AX стандартом и самым широким каналом в 160МГц.
