Задача раздать интернет через WiFi возникает когда нет возможности провести оптику, а на помощь приходят WiFi радиомосты точка-многоточка (PtMP).

Настройка MikroTik

📲 Telegram: @Engineer_MikroTik
📁 Запасной способ связи: MAX

⚡ Оперативно: от обсуждения до реализации — один шаг.
💻 Удалённая настройка: без выезда — через RuDesktop.
💰 Без предоплаты: сначала доведение до 100% результата. Отсрочка оплаты.
🔧 Постгарантийная помощь: сопровождение конфигурации — оперативная помощь и правки.
📚 Экспертиза:
MTCNA, MTCTCE, MTCRE, MTCSWE
MTCWE, MTCEWE, MTCUME
MTCSE, MTCIPv6E
MTCINE
👥 Работаю с физическими и юридическими лицами.

Содержание

Точка-многоточка
Базовая станция (AP)
Управление
Клиент (CPE)
Старое оборудование

Точка-многоточка

Описанная схема подходит как для организации интернета в частном секторе (деревня, снт и других населенных пунктов), а так же связь между удаленными объектами (склады, офисы, дома и т.д.).

Будет рассматриваться современный AX стандарт для 5 ГГц для CPE устройств и базовых станций, а так же совместимость с старыми устройствами 2.4ГГц g/n.

Базовая станция (AP)

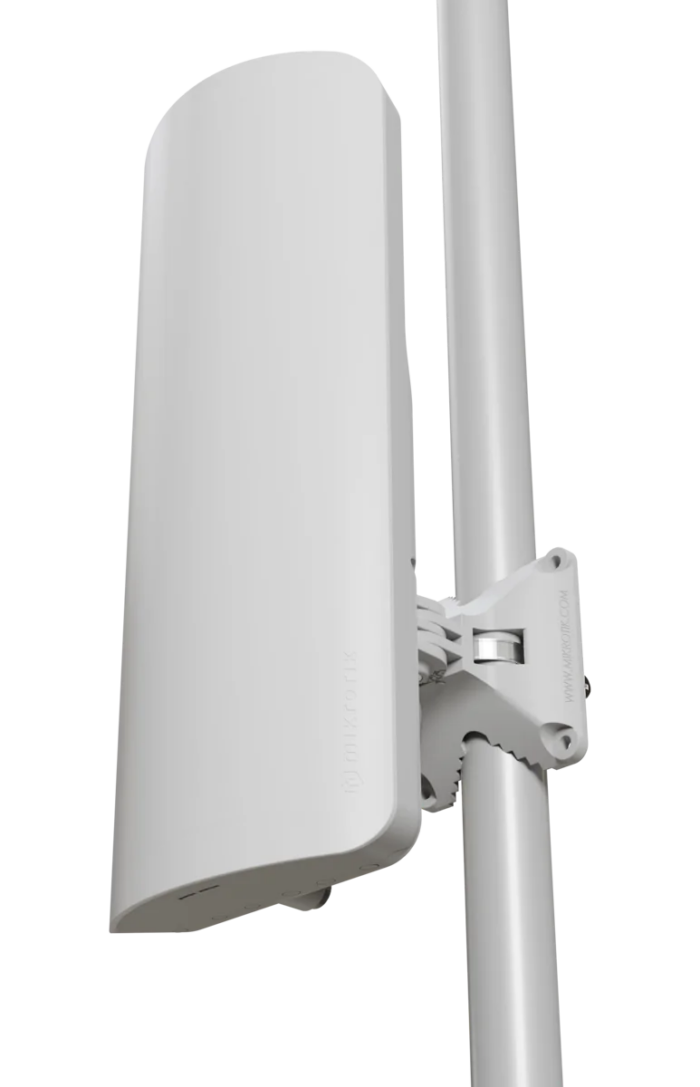

mANTBox ax 15s - секторная антенна для покрытия 2.4/5ГГц AX большой площадиL4 лицензия для поддержки множества клиентских устройств — mANTBox ax 15s — секторная антенна для покрытия 2.4/5ГГц AX большой площади
Наличие SFP порта позволяет подключать к сети на больших расстояниях
L4 лицензия для поддержки множества клиентских устройств

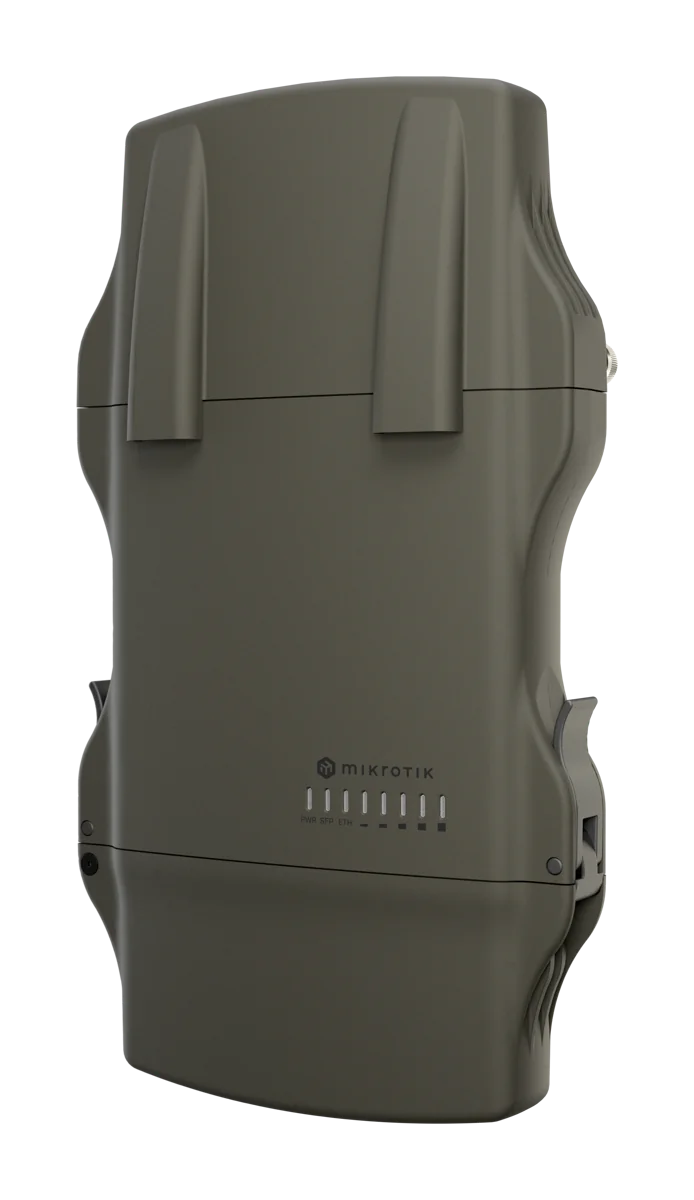

NetMetal ax копия предыдущего mANTBox, но с возможность установки внешних антенн с необходимыми характеристиками

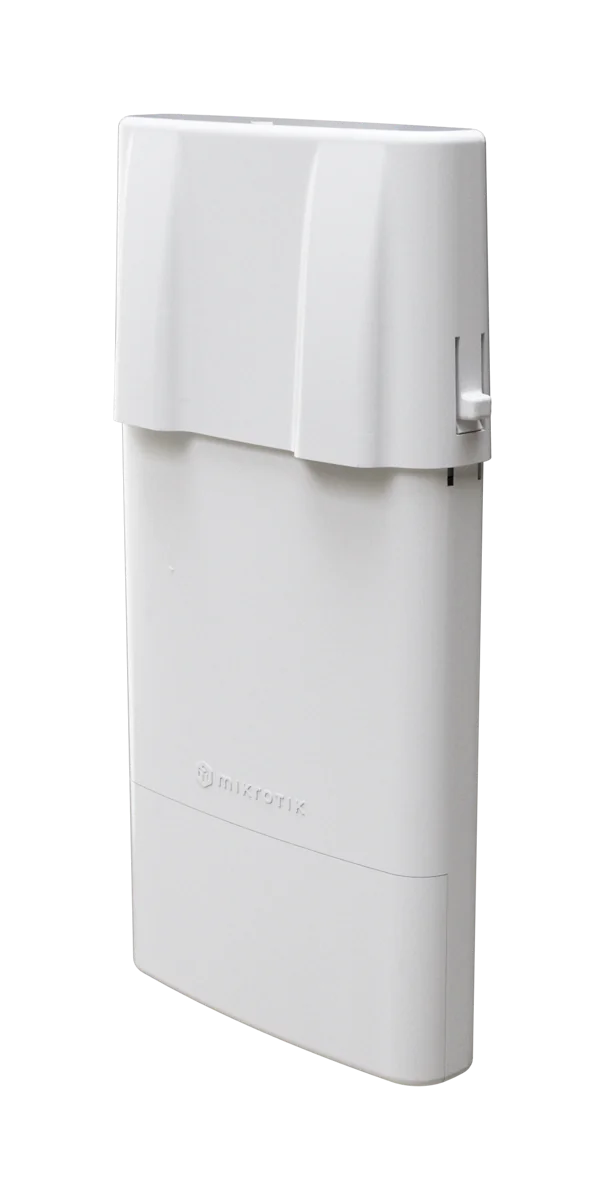

NetBox 5 ax - когда 2.4ГГц нужен, 5ГГц достаточно и не требуется добиваться совместимости с старыми клиентамиТак же необходимы внешние антенны — NetBox 5 ax — когда 2.4ГГц нужен, 5ГГц достаточно и не требуется добиваться совместимости с старыми клиентами
Так же необходимы внешние антенны

Управление

Когда базовых станций становится более 1 штуки и требуется большее покрытие или отказоустойчивость и возможность обслуживания — настраивается CAPsMAN на qcom пакете.

Клиент (CPE)

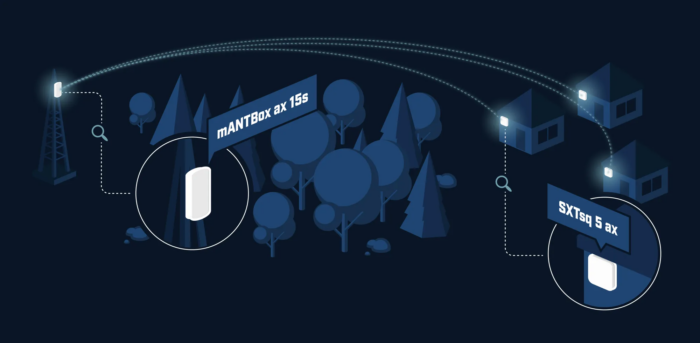

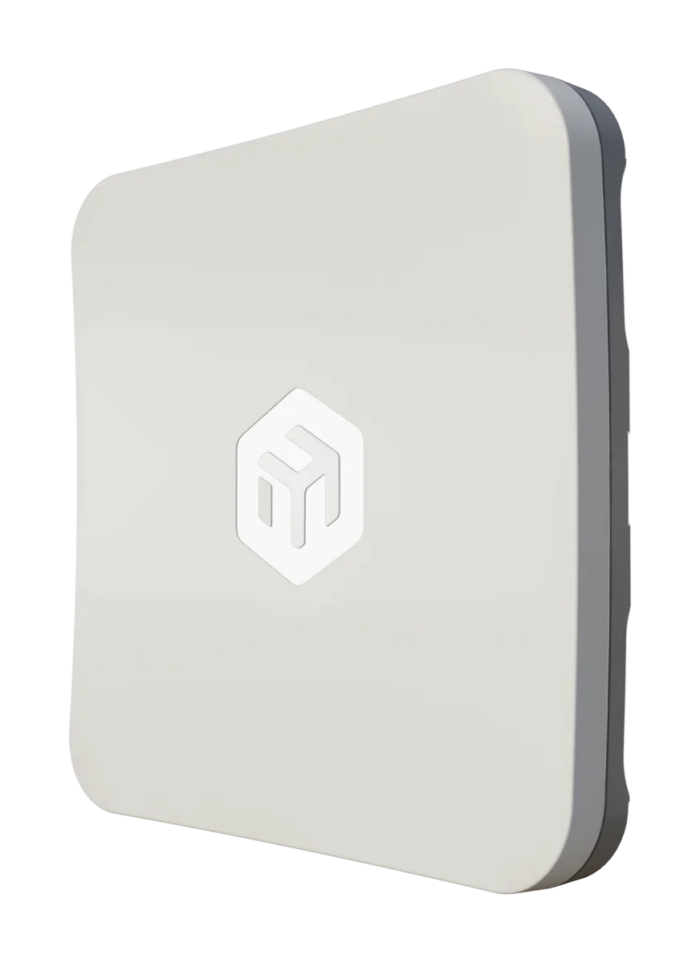

SXTsq 5 ax идеально подходит как клиентское CPE устройство при использовании базовой станции mANTBox ax 15s

LHG XL 5 ax для сверхдальних расстояний до 30км
Но такое расстояние должна добивать и базовая станция, иначе нужно ставить пару для создания моста

Старое оборудование

Наличие на базовых станциях модуля 2.4ГГц — позволяет подключать старые устройства типа SXTsq Lite2 не теряя преимуществ для современных клиентов на 5ГГц.
