Обзор настройка SXTsq 5 ax MikroTik

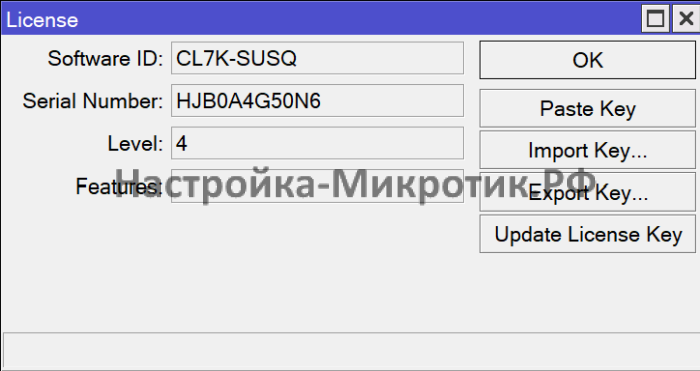

Он же SXTsq-5axD — наследник SXTsq 5 ac, но уже имеющий лицензию L4, которая позволяет полноценно работать в режиме точки доступа (не только моста), и быть участником CAPsMAN системы.

Настройка MikroTik

📲 Telegram: @Engineer_MikroTik
📁 Запасной способ связи: MAX

⚡ Оперативно: от обсуждения до реализации — один шаг.
💻 Удалённая настройка: без выезда — через RuDesktop.
💰 Без предоплаты: сначала доведение до 100% результата. Отсрочка оплаты.
🔧 Постгарантийная помощь: сопровождение конфигурации — оперативная помощь и правки.
📚 Экспертиза:
MTCNA, MTCTCE, MTCRE, MTCSWE
MTCWE, MTCEWE, MTCUME
MTCSE, MTCIPv6E
MTCINE
👥 Работаю с физическими и юридическими лицами.

Реальный тест на 2км в чистом поле показал пропускную способность 420Мбит при длительной нагрузке торрентами на мощности передатчика 18dB.

Содержание

Фотографии
Мост на SXTsq 5 ax
AP
Client
Station
Station Bridge
Station Pseudobridge
CAPsMAN

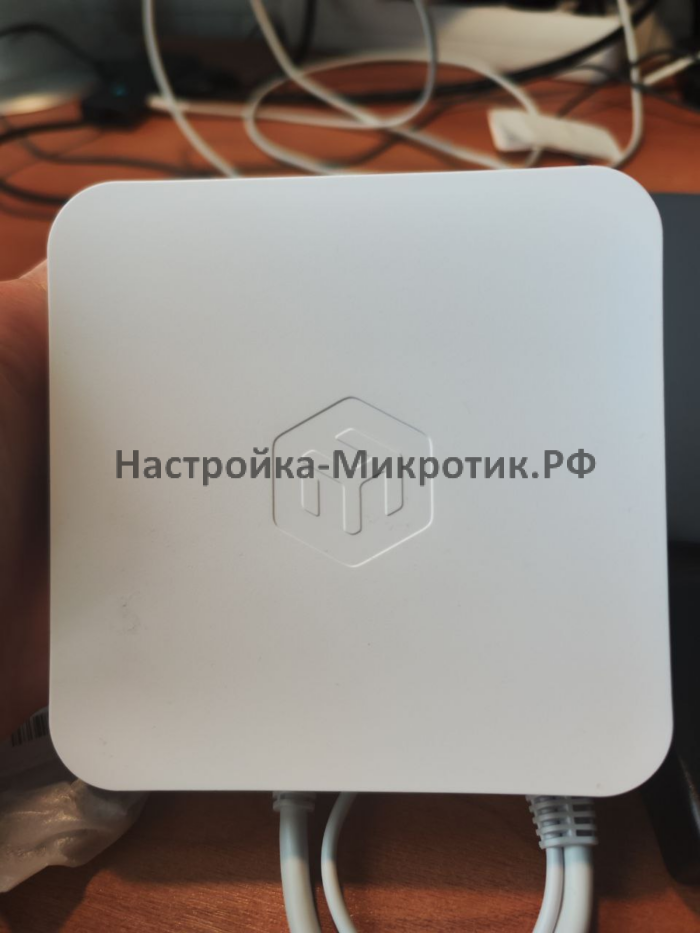

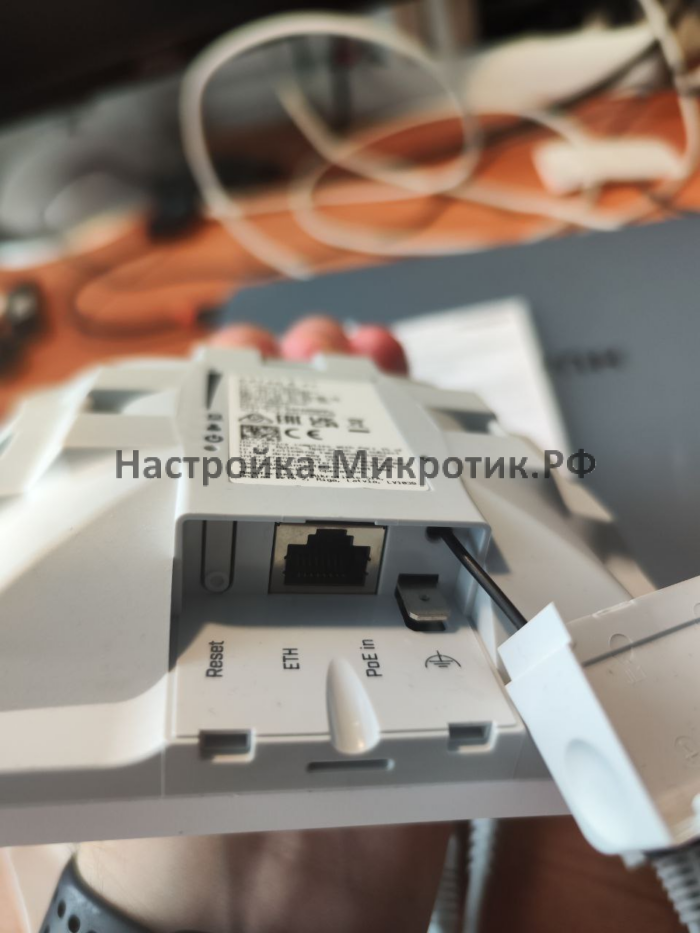

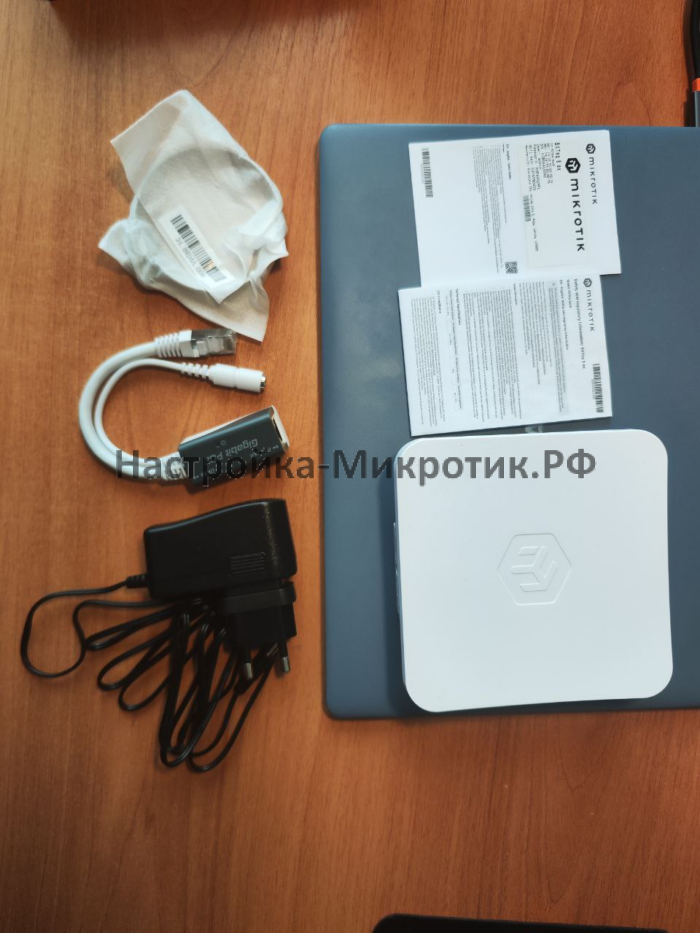

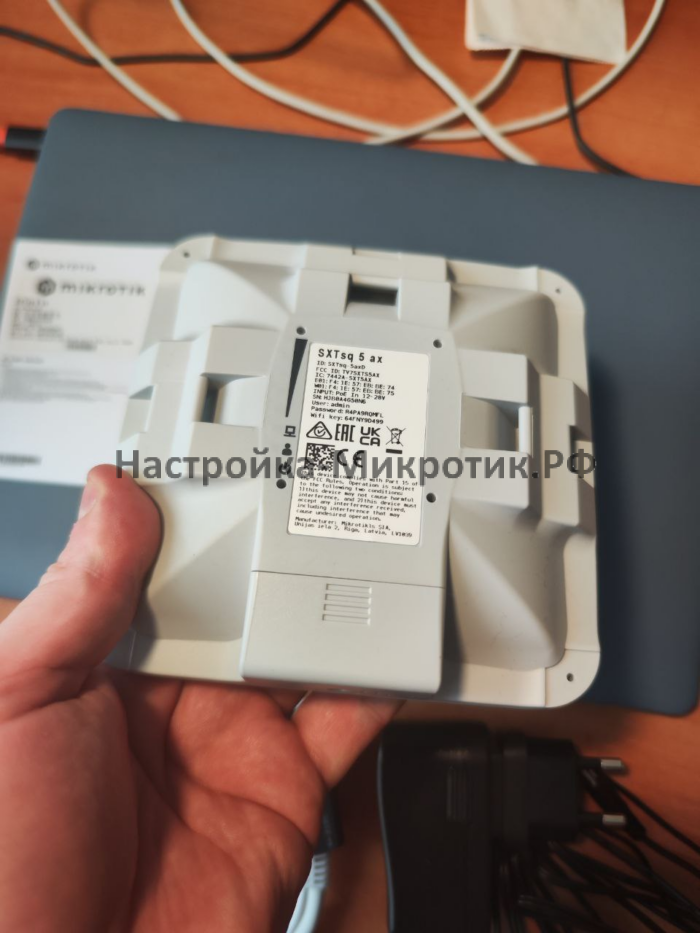

Фотографии

Мост на SXTsq 5 ax

Внутри 5ГГц и AX стандарт с поддержкой ширина канала 160МГц. Мост рассчитан на 3-10км прямой видимости.

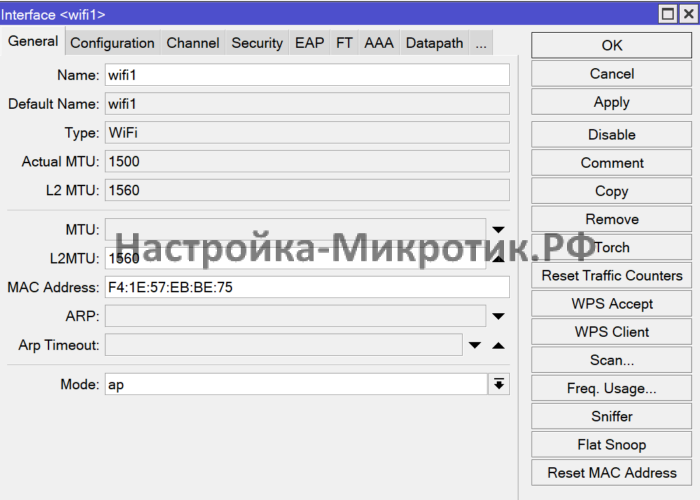

AP

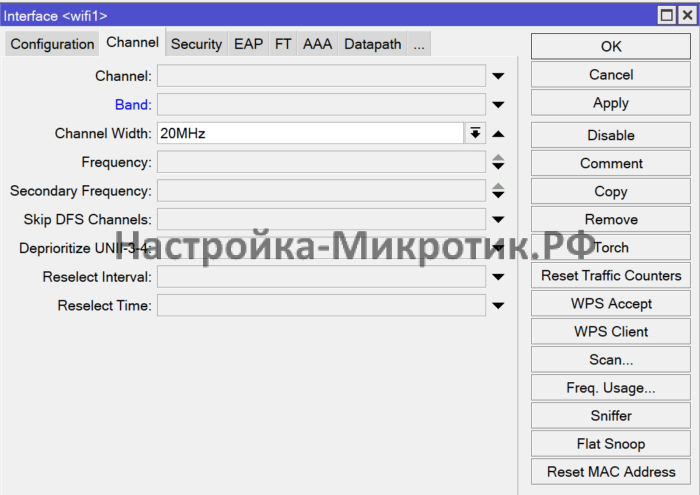

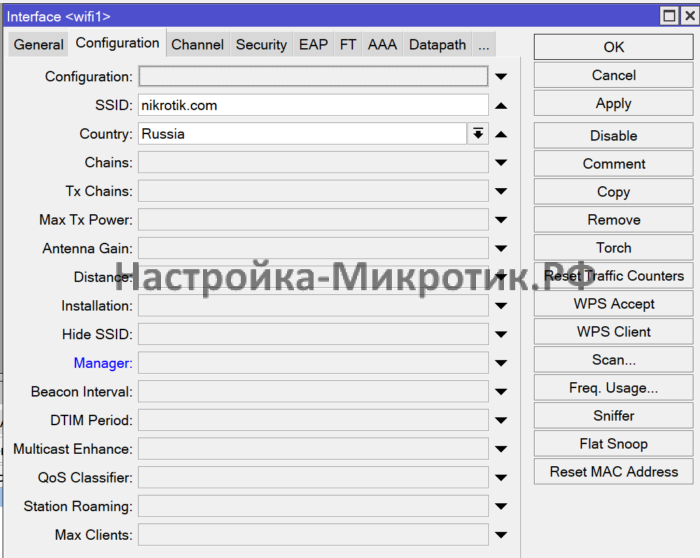

По выбранной стране канал будет выбран автоматически.Ширину канала лучше выставить 20МГц и увеличивать если на это есть реальная необходимость — По выбранной стране канал будет выбран автоматически.
Ширину канала лучше выставить 20МГц и увеличивать если на это есть реальная необходимость

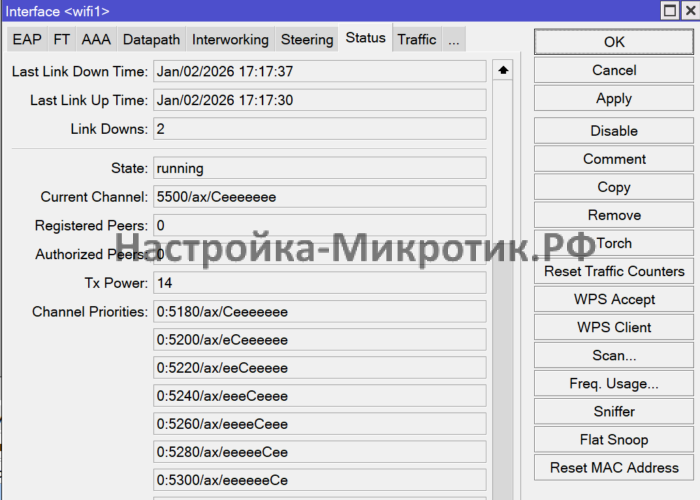

И видим, что при выборе Russia и канала 5500 c шириной 180МГц - мощность передатчика 14 dBm, что с учетом усиления антенны 16 dBi - превышает разрешенные 23 dB для России примерно в 4 раза (7 dB). — И видим, что при выборе Russia и канала 5500 c шириной 180МГц — мощность передатчика 14 dBm, что с учетом усиления антенны 16 dBi — превышает разрешенные 23 dB для России примерно в 4 раза (7 dB).

/interface wifi
set [ find default-name=wifi1 ] configuration.country=Russia .mode=ap .ssid=nikrotik.com disabled=no security.passphrase=12345678

Client

Station

Режим «просто принять IP на интерфейс», для моста не годится, только для подключения к качестве клиента к сторонним сетям (например соседский wifi).

/interface wifi
set [ find default-name=wifi1 ] configuration.country=Russia .mode=station .ssid=nikrotik.com disabled=no security.passphrase=12345678

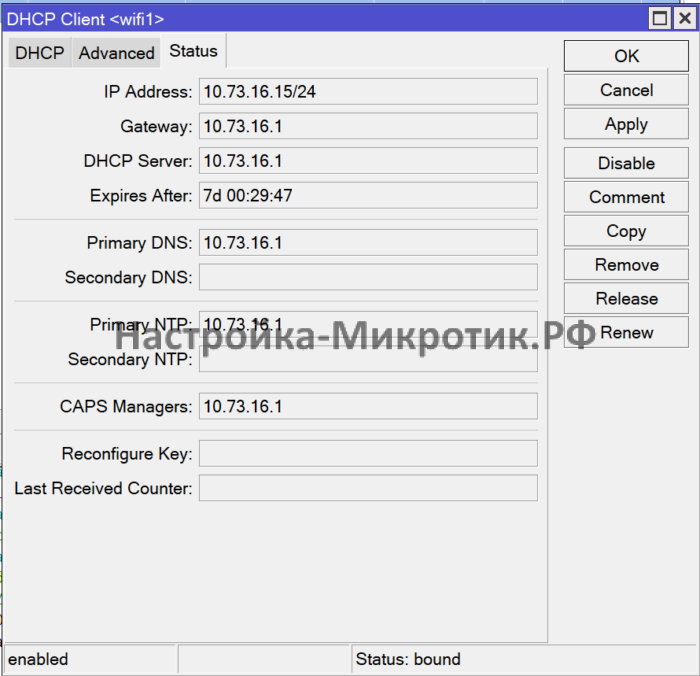

IP > DHCP ClientДалее используем это подключение как маршрут по умолчанию — IP > DHCP Client
Далее используем это подключение как маршрут по умолчанию

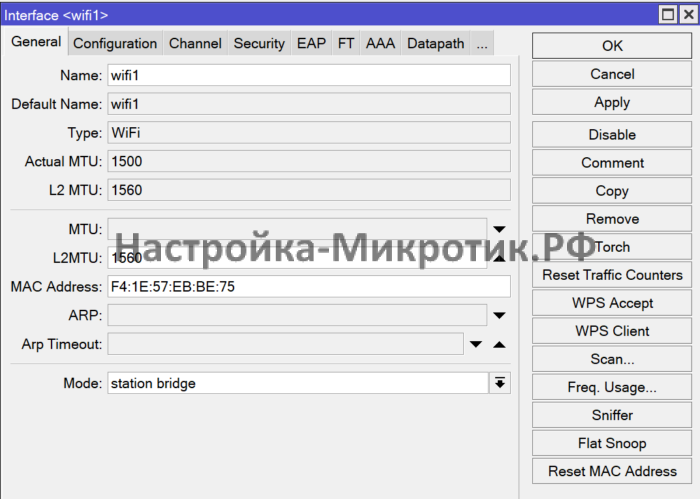

Station Bridge

Station Pseudobridge

Pseudobridge полностью работает на костылях, максимально избегайте его!

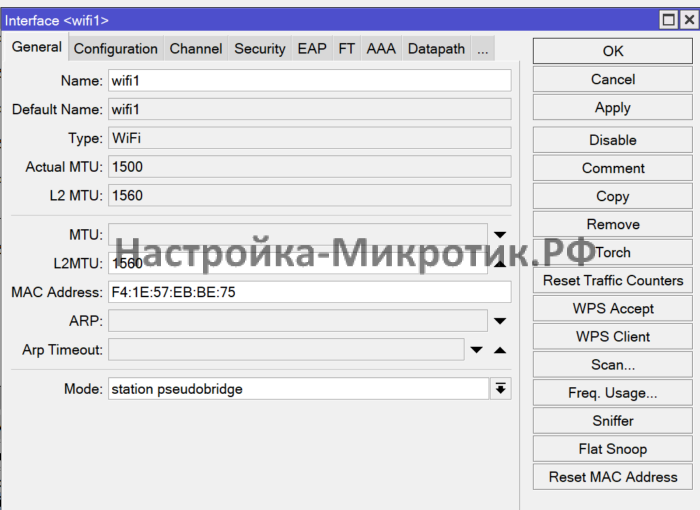

Режим моста с сторонними точками доступа, MikroTik будет "проксировать" свой MAC адрес чтобы обойти ограничения работы моста — Режим моста с сторонними точками доступа, MikroTik будет «проксировать» свой MAC адрес чтобы обойти ограничения работы моста

CAPsMAN

Сбрасываем в CAPS Mode чтобы антенна искала CAPsMAN контроллер и стала участником бесшовной сети.
