Обзор настройка wAP ax

wAP ax, он же wAPG-5HaxD2HaxD, который является всепогодной уличной точкой доступа с поддержкой AX на диапазона.

Профессиональная настройка MikroTik с гарантией результата
Оперативность и выполнение в срок без предоплаты и бюрократии
Обсудить задачу: @Engineer_MikroTik | Ценовая политика
Перед покупкой убедитесь, что в вашей сети используется новый CAPsMAN контроллер wifi-qcom, так как wAP ax не совместим с старым wireless пакетом.

Фото wAP ax

Комплектация wAP ax
Комплектация wAP ax

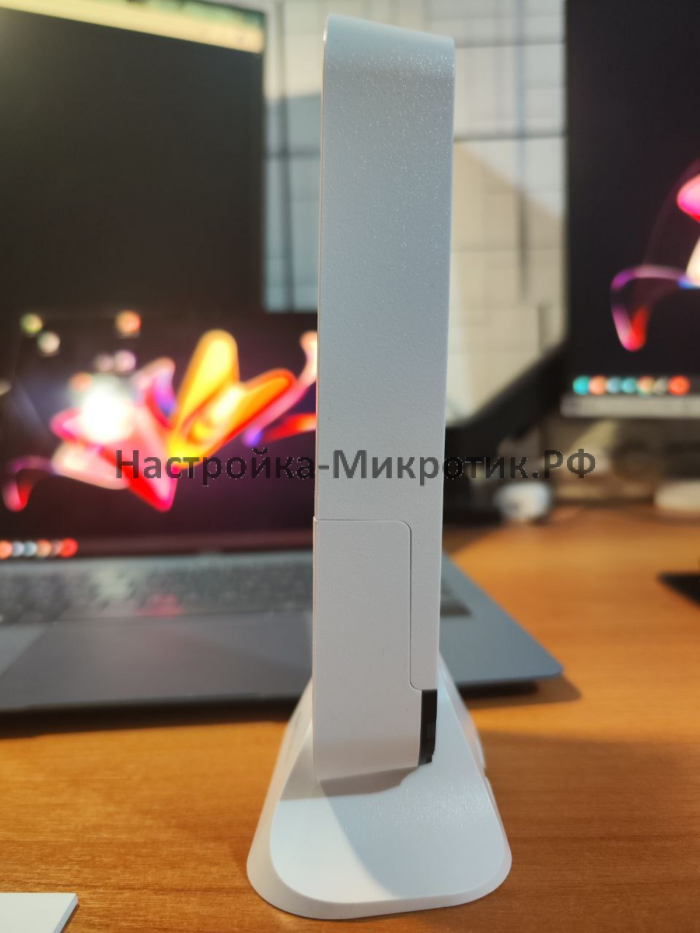

wAP AX на подставке ребром
wAP ax на подставке ребром
wAP ax сзади
wAP ax сзади
wAP ax спереди
wAP ax спереди

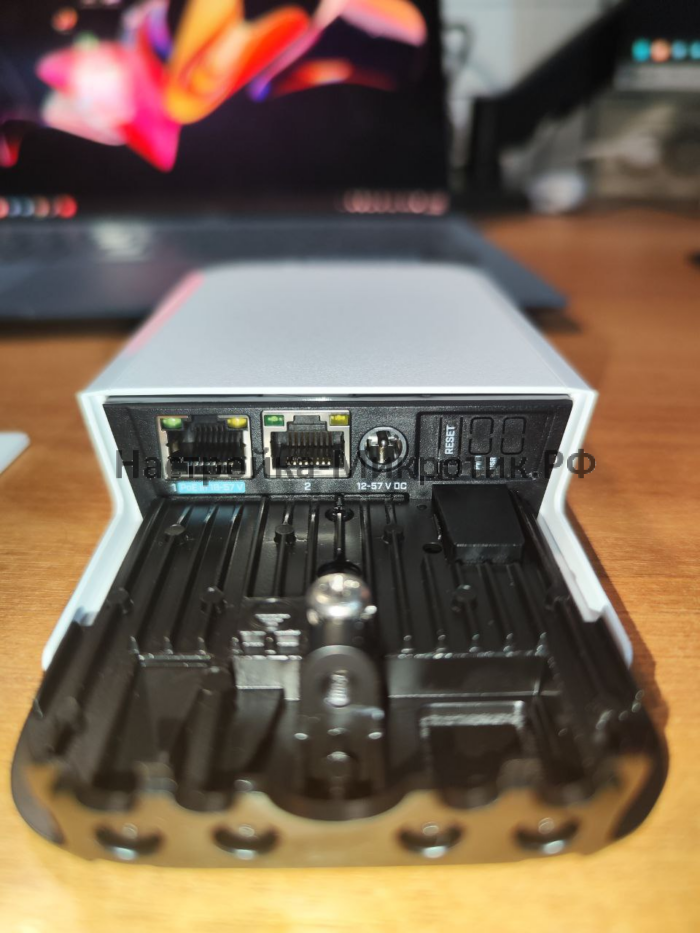

Порты wAP ax
Порты wAP ax

Подключение к CAPsMAN

Для Standalone режима можно не подключать к контроллеру CAPsMAN, а просто переименовать сети и сменить пароль, но все самое интересное именно в использовании нескольких точек доступа и работе полноценного роуминга.

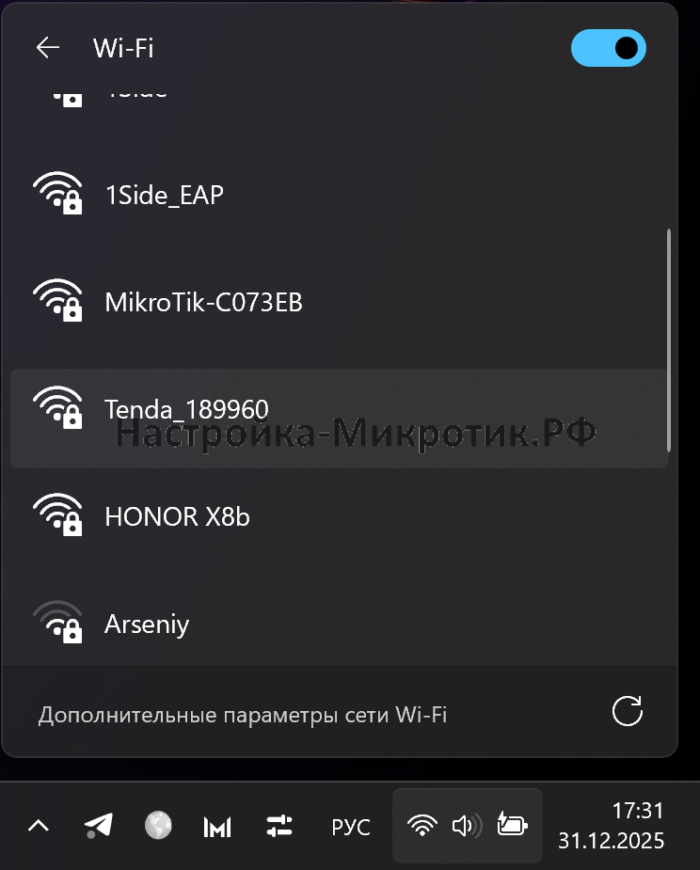

Подключаем через PoE инжектор в сеть и ловим новый WiFi SSID, пароль от которого находится на самом wAP ax и стикере внутри коробки.
Подключаем через PoE инжектор в сеть и ловим новый WiFi SSID, пароль от которого находится на самом wAP ax и стикере внутри коробки (Wifi key).

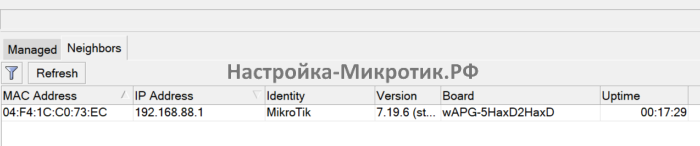

Через WinBox видит в Neighbors новое устройство, пароль от admin так же указан на устройстве и стикере (Password)
Через WinBox видит в Neighbors новое устройство, пароль от admin так же указан на устройстве и стикере (Password)

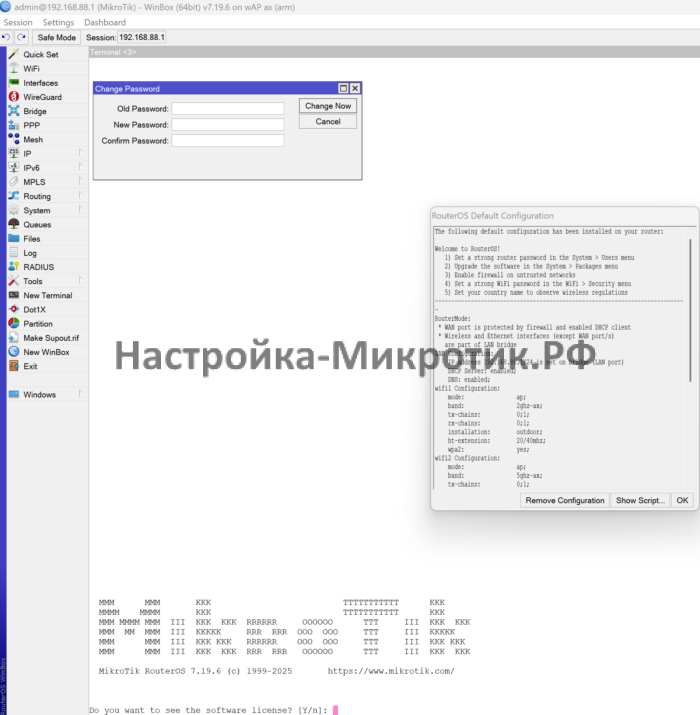

Нажимаем OK в центральном окне и Cancel в смене пароля
Нажимаем OK в центральном окне и Cancel в смене пароля

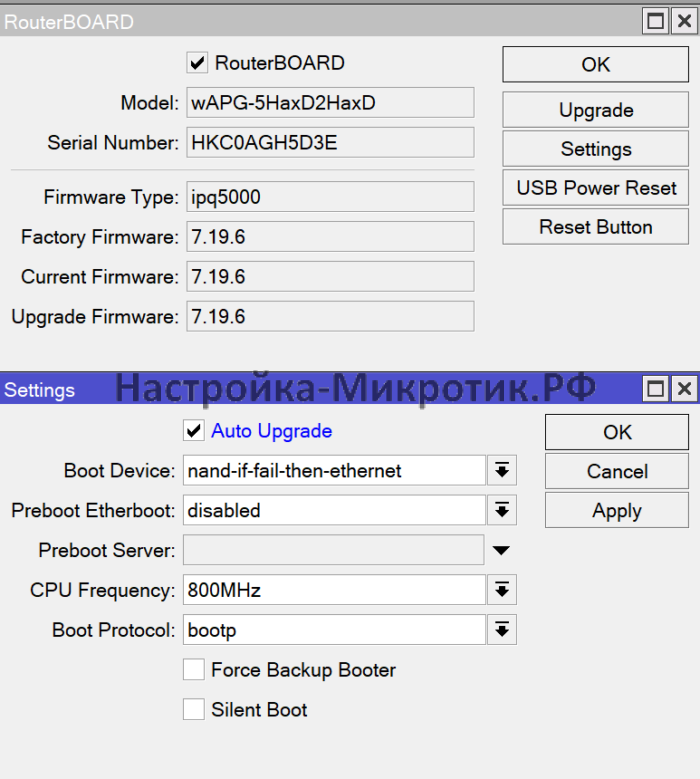

System > RouterBOARD > Settings Включаем автообновление загрузчика
System > RouterBOARD > Settings
Включаем автообновление загрузчика
/system routerboard settings
set auto-upgrade=yes

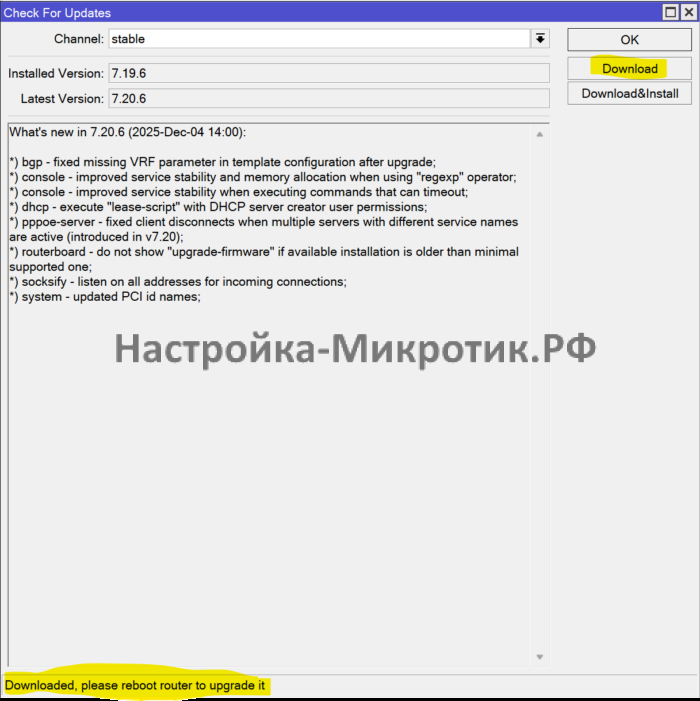

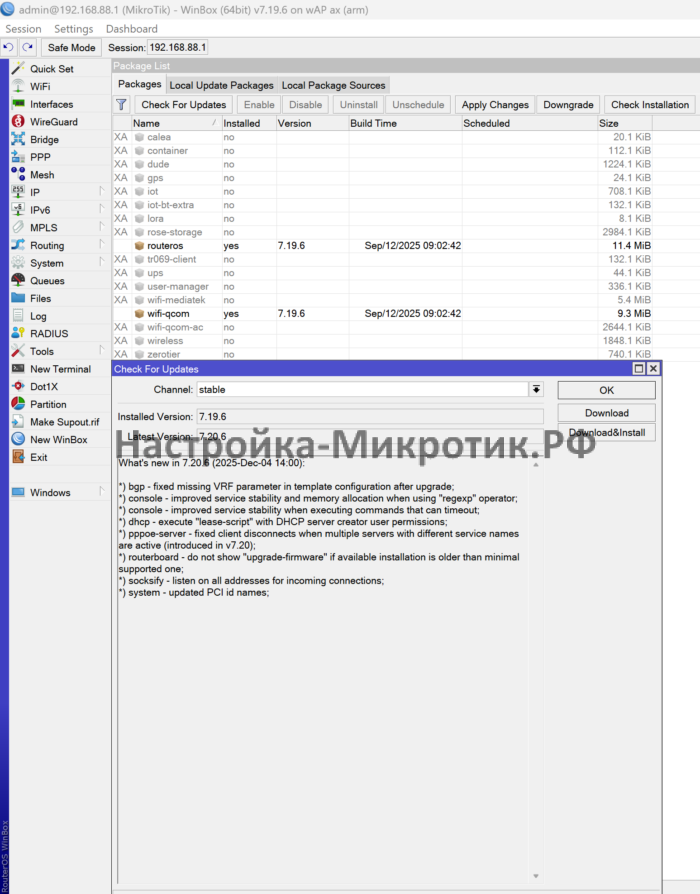

System > Packages Check For Updates Загружаем обновления (Download)
System > Packages
Check For Updates
Загружаем обновления (Download)
После загрузки осталось сбросить в CAPS Mode
После загрузки осталось сбросить в CAPS Mode

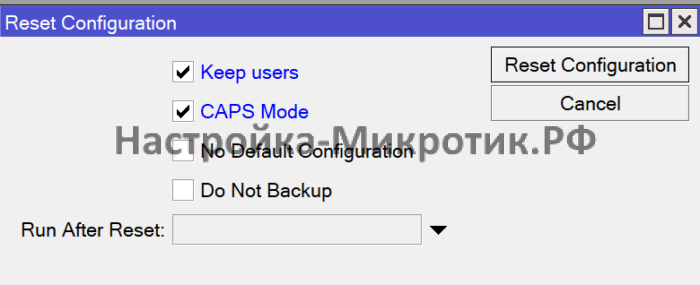

System > Reset > CAPS Mode
System > Reset > CAPS Mode
system/reset-configuration caps-mode=yes
Происходит сброс в CAPS Mode одновременно с обновлением RouterOS, процесс занимает около 1 минуты.

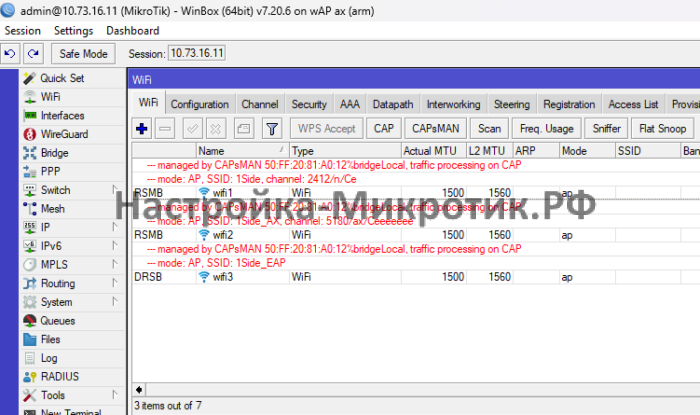

Так как у меня в одной L2 сети с точкой доступа находится CAPsMAN контроллер, wAP ax сам нашел его по L2.
Так как у меня в одной L2 сети с точкой доступа находится CAPsMAN контроллер, wAP ax сам нашел его по L2.

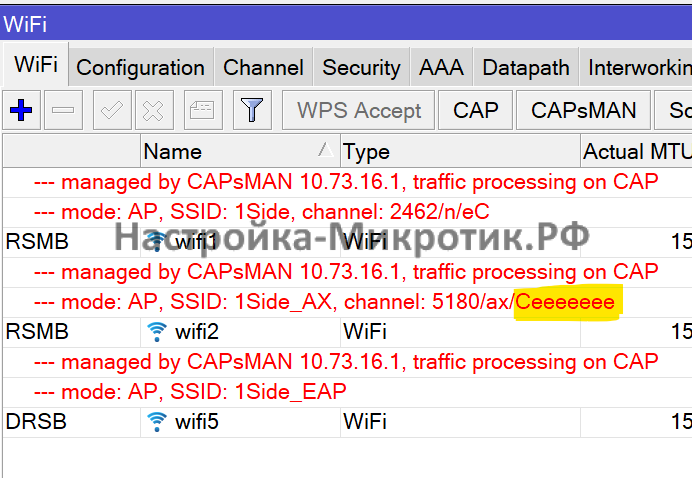

Кстати WiFi работает на 160мгц ширине канала, Ceeeeeee
Кстати WiFi работает на 160мгц ширине канала, Ceeeeeee
/interface wifi
set [ find default-name=wifi1 ] configuration.manager=capsman datapath=capdp disabled=no
set [ find default-name=wifi2 ] configuration.manager=capsman datapath=capdp disabled=no
/interface wifi cap
set discovery-interfaces=bridgeLocal enabled=yes slaves-datapath=capdp
/interface wifi datapath
add bridge=bridgeLocal comment=defconf disabled=no name=capdp

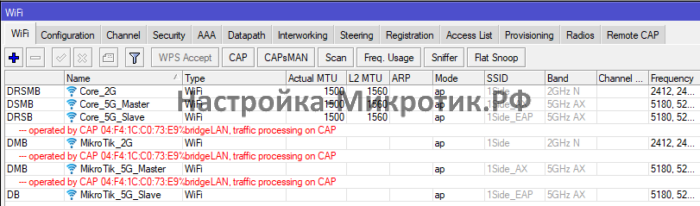

Так точка wAP ax выглядит на CAPsMAN контроллере
Так точка wAP ax выглядит на CAPsMAN контроллере
Чтобы отображался IP адрес WiFi точки, нужно отключить обнаружение контроллера по L2 и указать адрес
WiFi > Remote CAP
Чтобы отображался IP адрес WiFi точки, нужно отключить обнаружение контроллера по L2 и указать адрес

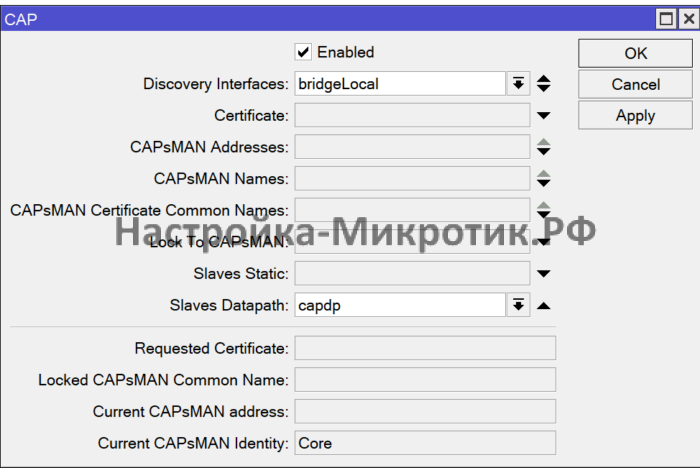

Отключаем Discovery Interface
Отключаем Discovery Interface
Указываем CAPsMAN Addresses
Указываем CAPsMAN Addresses

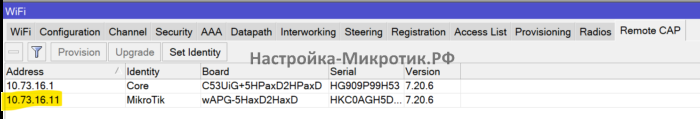

Теперь видно IP адрес точки доступа на самом контроллере в Remote CAP
Теперь видно IP адрес точки доступа на самом контроллере в Remote CAP
IP > DHCP Server > Networks Можно указать CAPS Managers чтобы адрес выдавался через DHCP Option
IP > DHCP Server > Networks
Можно указать CAPS Managers чтобы адрес выдавался через DHCP Option

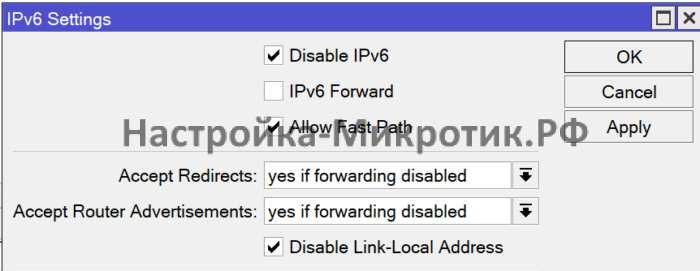

/ipv6 settings
set disable-ipv6=yes disable-link-local-address=yes forward=no
