Интернет и WiFi для базы отдыха

На чтение 4 мин Опубликовано

Список оборудования MikroTik для обеспечения Интернетом и WiFi покрытием базы отдыха.

Профессиональная настройка MikroTik с гарантией результата
Оперативность и выполнение в срок без предоплаты и бюрократии
Обсудить задачу: @Engineer_MikroTik | Ценовая политика
Содержание
  1. Интернет
  2. SXT LTE6 kit
  3. LHGG LTE6 kit
  4. LHG LTE16 kit
  5. ATL LTE18 kit
  6. Мачта
  7. Маршрутизатор
  8. hAP AX2
  9. RB5009
  10. WiFi
  11. cAP AX
  12. wAP AX
  13. mANTBox ax
  14. hAP AX2
  15. WiFi мост
  16. Базовая станция
  17. Клиент
  18. Коммутация
  19. Оптика
  20. Видеонаблюдение
  21. IP телефоны

Интернет

Идеально будет иметь 2 подключения к разным проводным провайдерам, но учитывая специфику размещения баз отдыха — это могут позволить себе единицы. По этому будет рассмотрено подключение с помощью LTE несколькими операторами, безлимитные тарифы которых можно найти на сайте 4g-inter.net.

SXT LTE6 kit

Для малых расстояний до базовой станции оператора, когда телефон ловит 1 деление на грани.
SXT LTE6 kit Для малых расстояний до базовой станции оператора, когда телефон ловит 1 деление на грани
SXT LTE6 kit
6 категория это агрегация 2 каналов.

LHGG LTE6 kit

LHG серия для дальних расстояний, когда телефон уже не ловит.
LHGG LTE6 kit серия для дальних расстояний, когда телефон уже не ловит.
LHGG LTE6 kit
6 категория агрегация до 2 каналов.

LHG LTE16 kit

LHG LTE16 kit внешне ничем не отличается от 6й категории, но уже агрегирует до 5 каналов
LHG LTE16 kit внешне ничем не отличается от 6й категории, но уже агрегирует до 5 каналов.

ATL LTE18 kit

ALT LTE18 kit Защищенный вариант 18 категории
ALT LTE18 kit Защищенный вариант 18 категории
Нужно учитывать реальное покрытие и расположение базовых станций одного оператора, так как бывает установив 2 антенны направленных на разные базы одного оператора дает больше преимуществ, чем установка разных операторов.

Так же ничего не мешает повесить хоть 8 LTE антенн (4 мобильных оператора на разные вышки). Можно комбинировать варианты от ситуации, управляя каналами через MultiWAN, разделяя трафик по разным операторам (например самый стабильный для работы, второй для WiFi, третий для камер).

LTE антенны могут стоять в любой удобной части базы — главное организовать проводное соединение с локальной сетью.

Мачта

Чудес не бывает и даже на самую крутую антенну не получится поймать сигнал в глухом лесу, по этому нужно подыматься выше деревьев, например за счет мачты.

Селигерские сосны могут достигать 45 метров, а самая доступная мачта 20 метров, все что выше — требует капитального строительства.

Маршрутизатор

Маршрутизатор выполняет функцию доступа в интернет через LTE антенны, распределяет трафик, управляет отказоустойчивостью каналов и переключением в случае падения на запасных операторов.

Так же он является WiFi контроллером CAPsMAN AX, Firewall, QoS и туннелями.

В условиях работы на LTE операторах — актуальны только 2 современные модели.

hAP AX2

hAP AX2 - прокачает до 1Гбит трафика
hAP AX2 — прокачает до 1Гбит трафика и сколько угодно операторов

RB5009

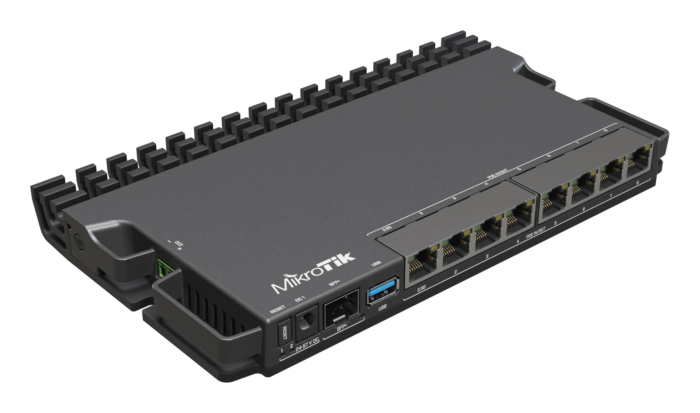

RB5009 - возьмет на себя несколько точек доступа по PoE и за счет USB порта расширит функционал.
RB5009 — возьмет на себя несколько точек доступа по PoE и за счет USB порта расширит функционал устройства.

WiFi

То, ради чего написана эта статья — WiFi и как им покрыть всю базу отдыха.
Моделей не много, у каждой свое узкое применение.
Все исключительно на современном AX стандарте.

cAP AX

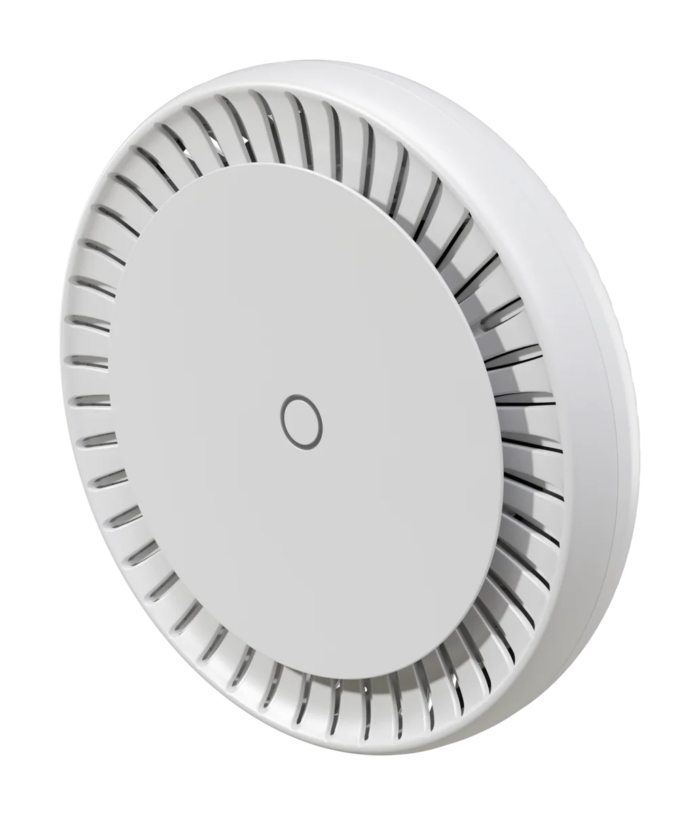

cAP AX для установки в помещении по формуле 1 помещение - минимум 1 точка
cAP AX для установки в помещении по формуле 1 помещение — минимум 1 точка.

wAP AX

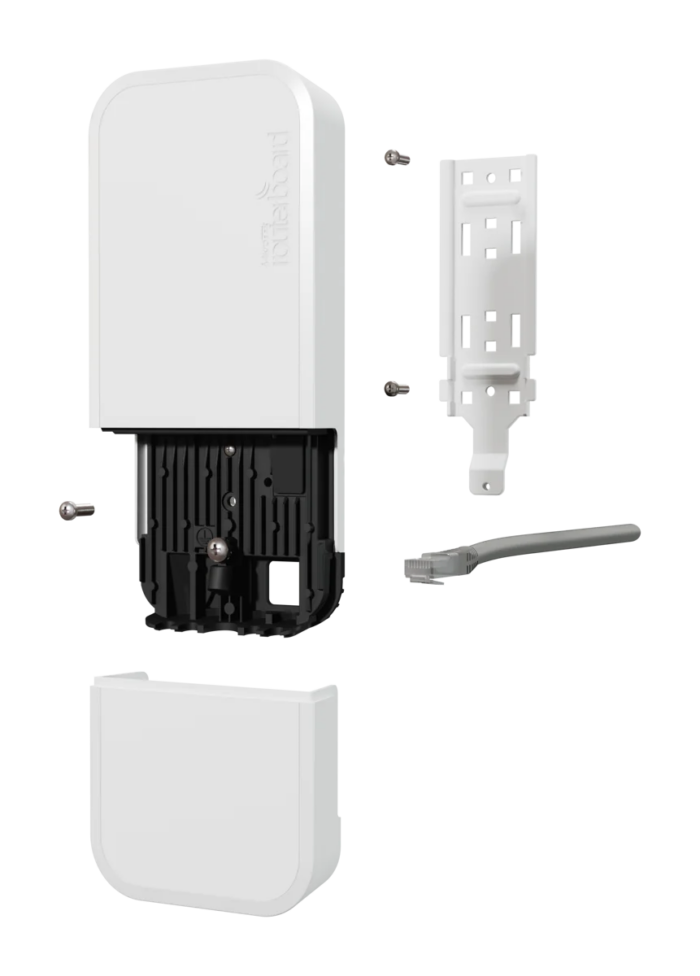

wAP AX уличный вариант на стену или потолок. Покрытие в плоскости 180 градусов.
wAP AX уличный вариант на стену или потолок. Покрытие в плоскости 180 градусов.

mANTBox ax

mANTBox ax 15s уличная секторная точка доступа, которая может покрыть большую открытую территорию.
mANTBox ax 15s уличная секторная точка доступа, которая может покрыть большую открытую территорию.

hAP AX2

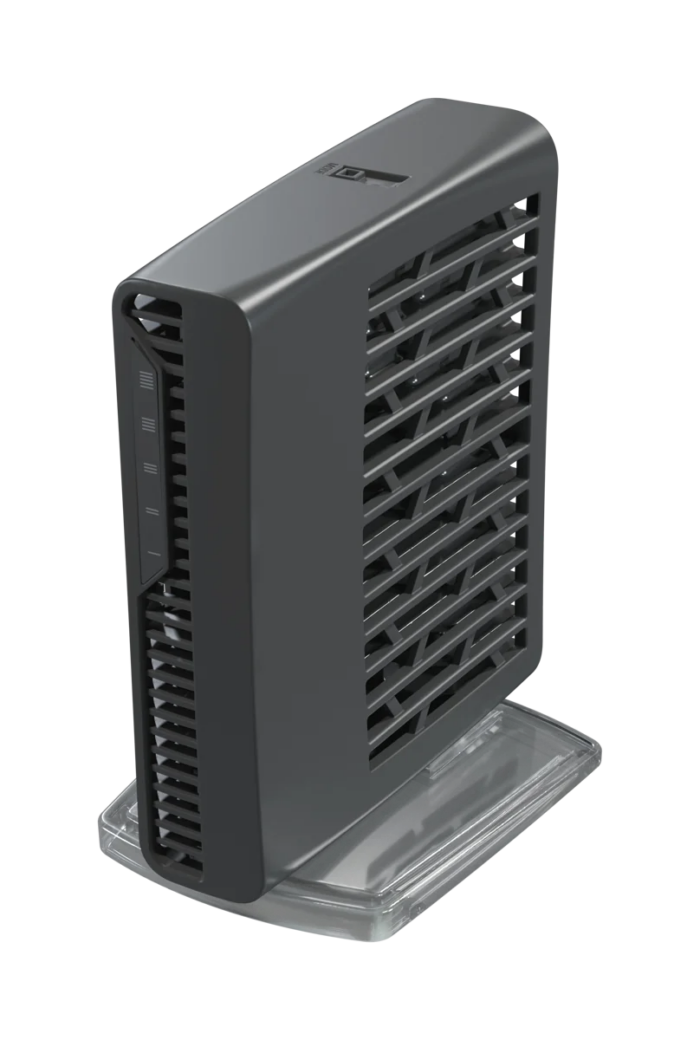

hAP AX2 является маршрутизатором, но вполне может выполнять роль коммутатора и точки доступа, чтобы не устанавливать "лишнее" оборудование.Например в гостевом доме приходит аплинк в AX2, а из него раздается WiFi, идет ethernet на телевизор и IP телефон.
hAP AX2 является маршрутизатором, но вполне может выполнять роль коммутатора и точки доступа, чтобы не устанавливать «лишнее» оборудование.
Например в гостевом доме приходит аплинк в AX2, а из него раздается WiFi, идет ethernet на телевизор и IP телефон.

WiFi мост

Лучшим вариантом будет проложить оптический кабель между гостевыми домами и сделать R(M)STP кольцо по всей территории, но обычно это практически не реализуемо, так как должно закладываться на этапе строительства. По этому на помощь приходят WiFi мосты так же на AX стандарте.

Базовая станция

Ранее упомянутый mANTBox ax 15s может покрыть сектор с клиентами от 90 до 120 градусов.
Ранее упомянутый mANTBox ax 15s может покрыть сектор с клиентами от 90 до 120 градусов.

Клиент

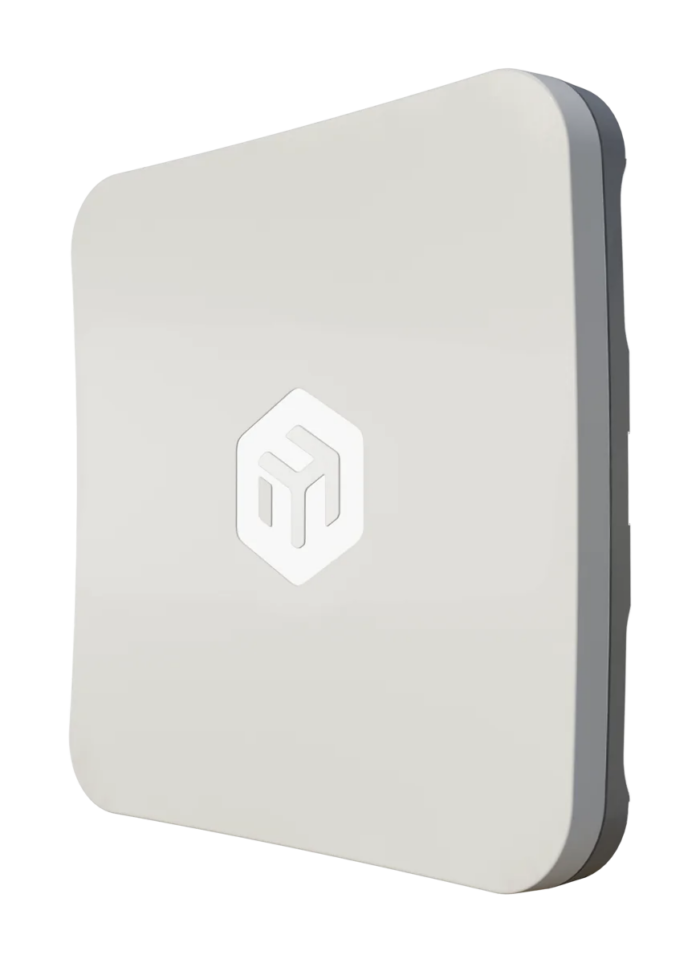

Принимать будем через SXTsq 5 AX, который вешается снаружи дома и направляется в сторону базовой станции.
Принимать будем через SXTsq 5 AX, который вешается снаружи дома и направляется в сторону базовой станции.

Коммутация

Как выше поминалось установка hAP AX2 в домиках для экономии, но в случае множества устройств, например камер видеонаблюдения — нужны коммутаторы.

CRS326-24G-2S+RM - единственный вариант 24 портового коммутатора, который вам нужен.Главное не спутать с CSS326
CRS326-24G-2S+RM — единственный вариант 24 портового коммутатора, который вам нужен.
Главное не спутать с CSS326
Для подключения видеонаблюдения и другого PoE оборудования лучше ставить отдельный PoE коммутатор CRS328-24P-4S+RM
Для подключения видеонаблюдения и другого PoE оборудования лучше ставить отдельный PoE коммутатор CRS328-24P-4S+RM

Оптика

Видеонаблюдение и телевидение забьет любой WiFi, по этому нужно все равно прокладывать оптические кабеля до особо важных мест.
Подробнее про оптику на MikroTik.

Видеонаблюдение

Видеонаблюдение должно быть исключительно проводным на управляемых PoE коммутаторах. Камеры с поддержкой at/af.

IP телефоны

Какая база отдыха, без стационарной связи? Телефоны должны быть в каждом жилом помещении, а так же на улице.

Создать телефонию можно на MikoPBX и Yealink телефонах.
