SFP Gpon Onu оптика напрямую в MikroTik

Убираем роутер провайдера через установку SFP Gpon Onu Stick модуля напрямую в MikroTik.

Профессиональная настройка MikroTik
Без предоплаты и бюрократии
Telegram: @Engineer_MikroTik

Важное замечание

Я не рекомендую избавляться от операторского gpon терминала, так как только он на 100% совместим с сетью и по нему проводится диагностика в случае проблем.

Если нужно получать IP адрес напрямую в MikroTik — переведите терминал в режим моста (bridge) своими силами по инструкции или через техническую поддержку оператора.

Так же операторы могут заменить терминал на более компактный, например FD511G-X C-DATA, с которым вообще не бывает проблем.

Если я не убедил, то давайте настраивать напрямую в MikroTik SFP Gpon Onu Stick модуль через SFP порт на примере провайдера МГТС. Такая же схема работает для Ростелеком, МТС и еще кучи операторов, откуда можно вытащить данные регистрации.
На Уфанет завести не удалось, работает максимум минуту, но статус все равно 5 / true.
Так же не будет работать если оператор на оборудовании Eltex.

Фотографии

Настраивать будем Huawei SmartAX MA5671A, который был куплен на avito
Настраивать будем Huawei SmartAX MA5671A, который был куплен на avito у этого продавца.

Подключение SFP Gpon Onu Stisk

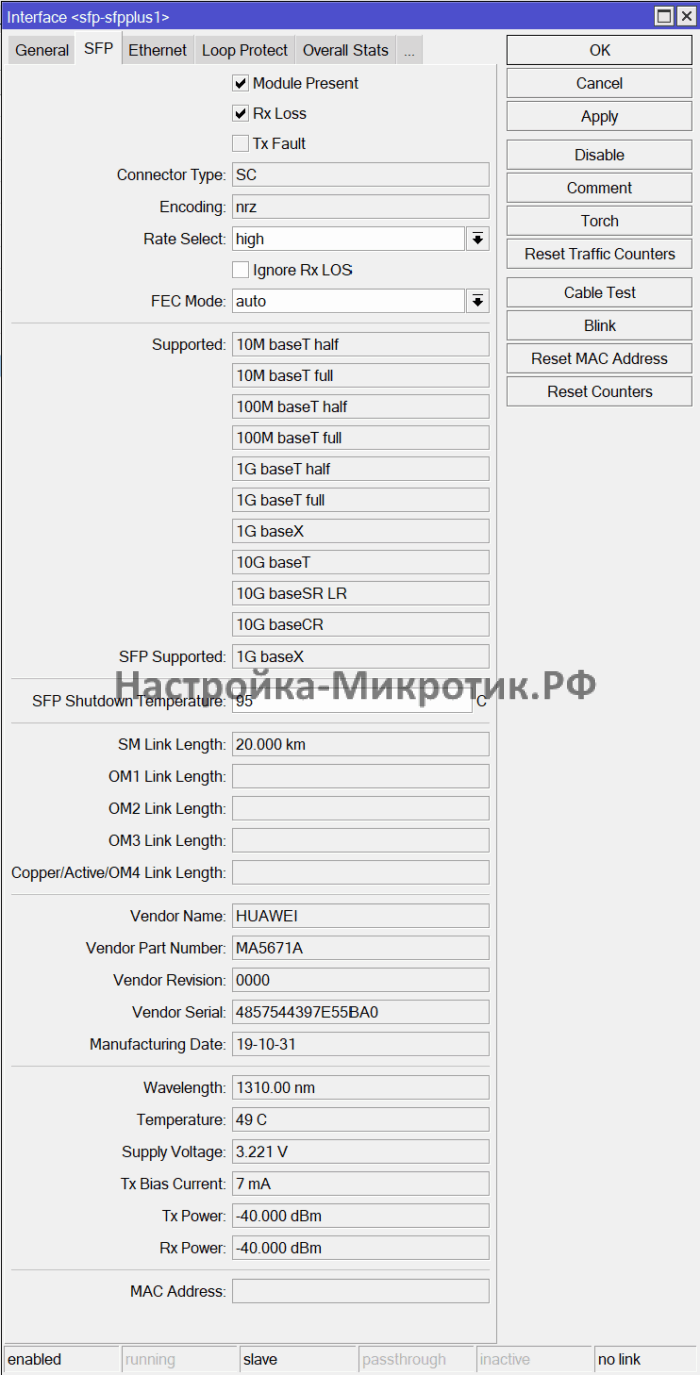

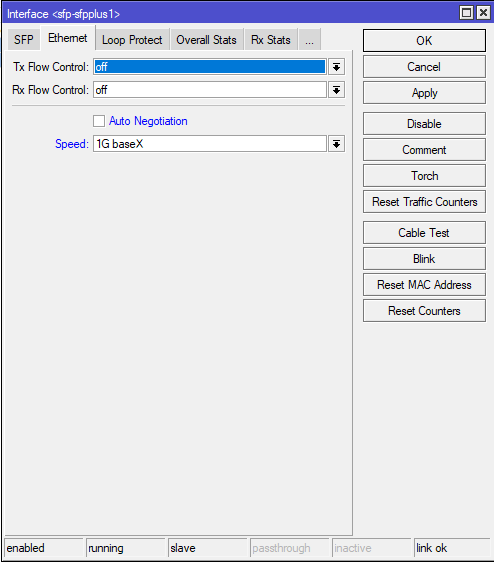

Вставляем модуль в SFP Gpon Onu Stick в порт и ловим модель на интерфейсе
Вставляем модуль в SFP Gpon Onu Stick в порт и ловим модель на интерфейсе

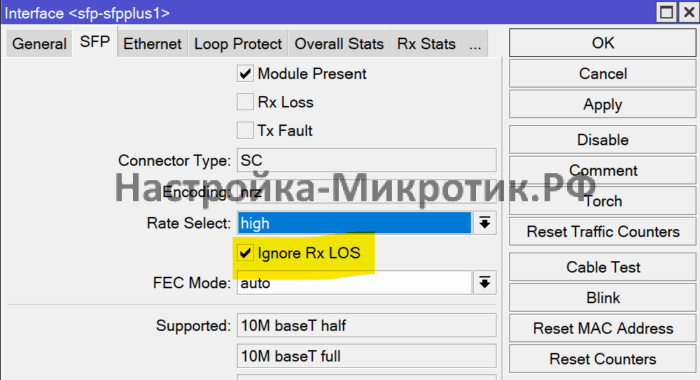

Если оптическая линия не подключена в модуль - он будет не активен и в настройки не зайти. По этому можно включить Ignore Rx LOS и настраивать без активного линка.
Если оптическая линия не подключена в модуль — он будет не активен и в настройки не зайти. По этому можно включить Ignore Rx LOS и настраивать без активного линка.
SFP Gpon Onu оптика напрямую в MikroTik

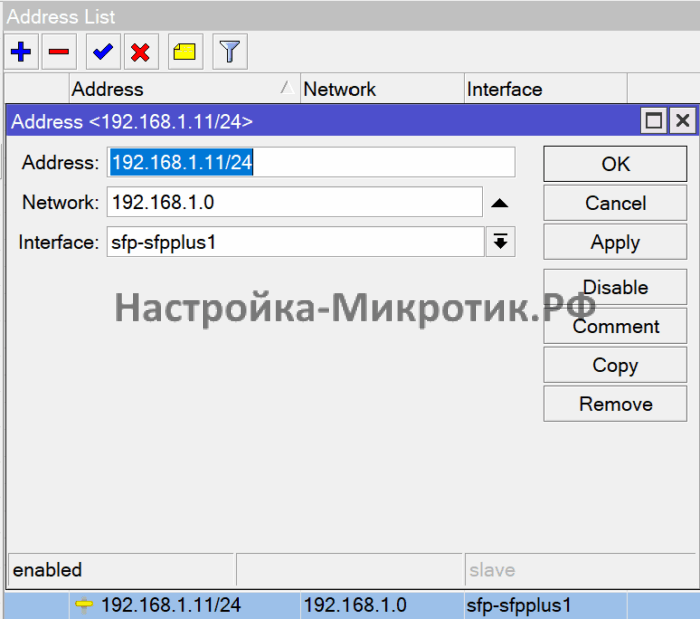

Вешаем 192.168.1.11/24 на SFP порт

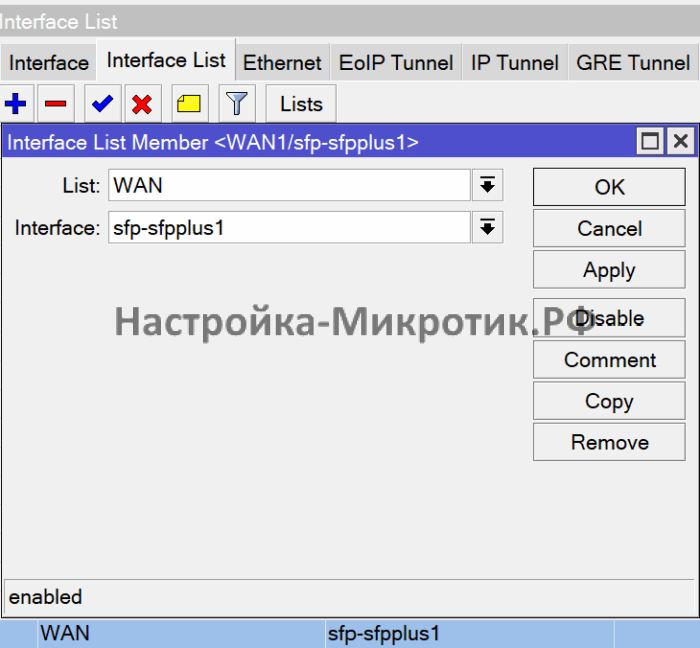

И добавляем этот порт в WAN интерфейс лист
И добавляем этот порт в WAN интерфейс лист

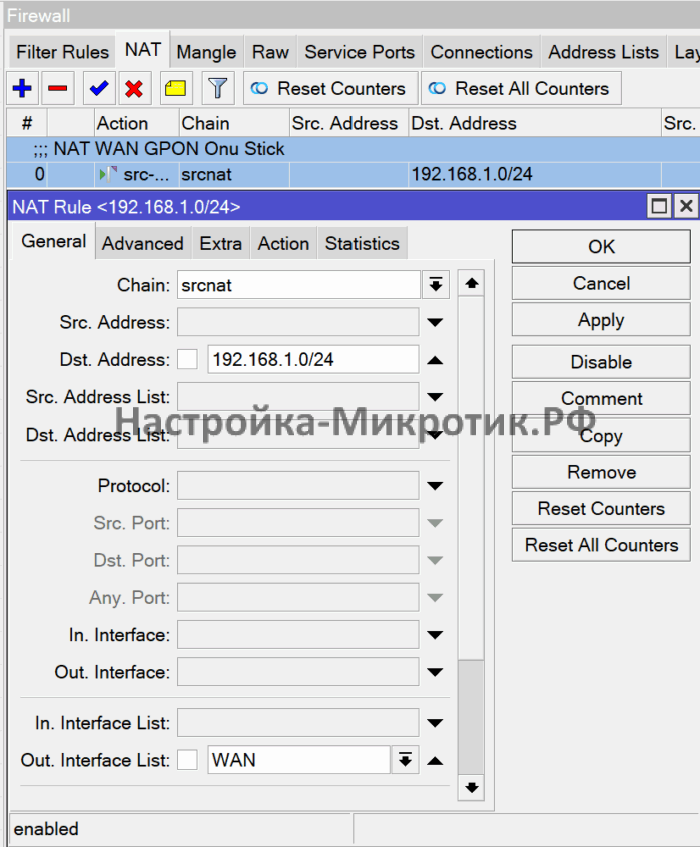

Делаем правило NAT выше основного NAT в сторону сети управления Onu
Делаем правило NAT в сторону сети управления Onu выше основного NAT

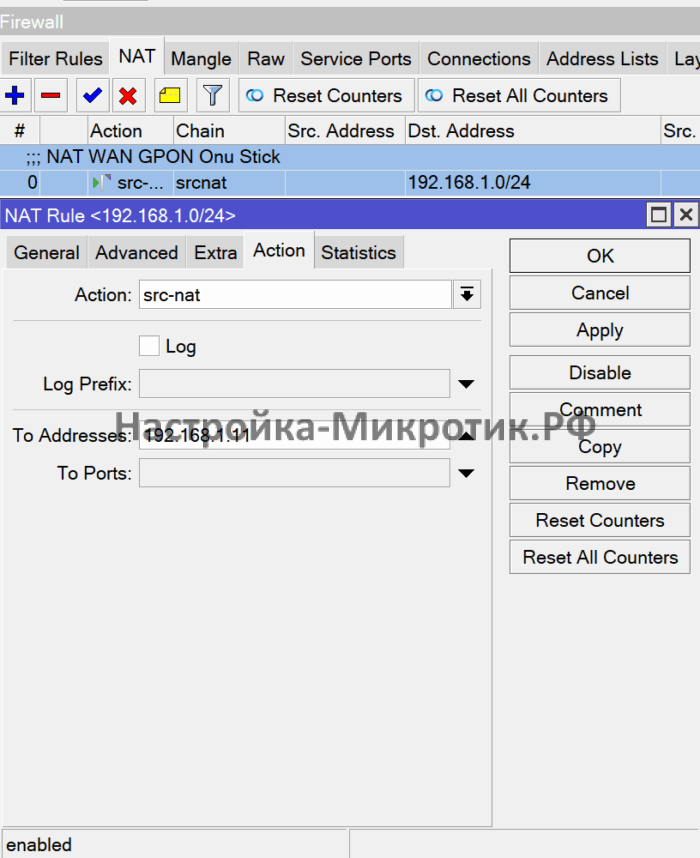

С подменой на IP интерфейса в сторону Onu
С подменой на IP интерфейса в сторону Onu

Настройка Gpon Onu Stick

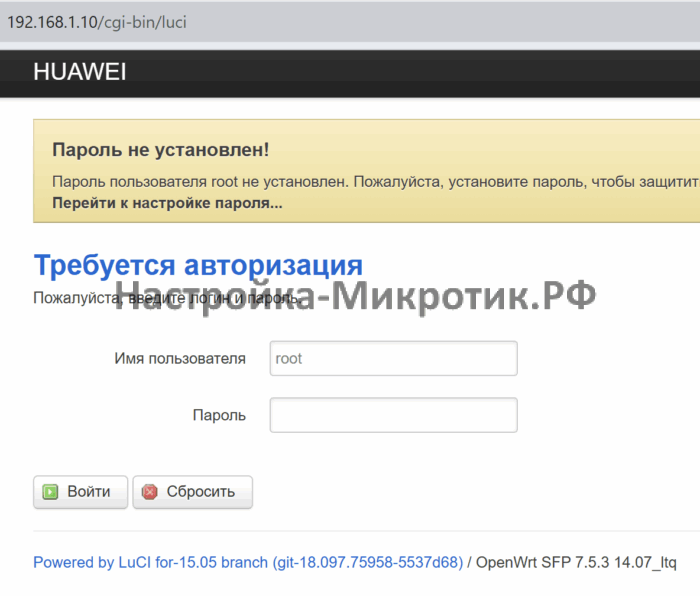

Живет на http://192.168.1.10/
Живет на http://192.168.1.10/
Вход root без пароля
SFP Gpon Onu оптика напрямую в MikroTik

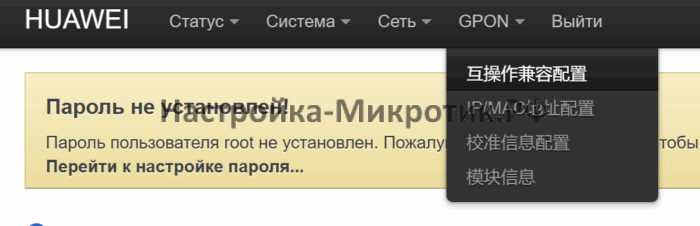

Заходим по китайскому меню GPON/互操作兼容配置

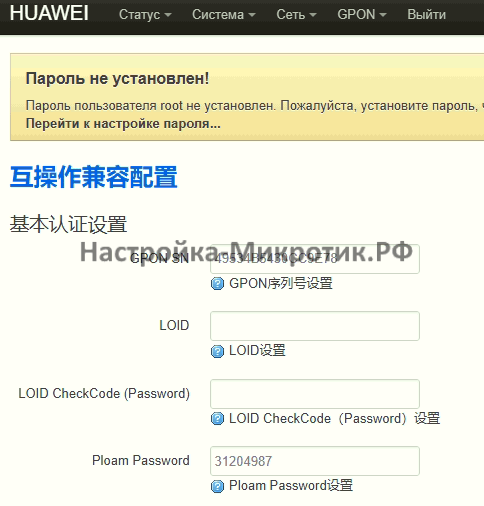

Берем с МГТС роутера GPON SN и Ploam Password
Берем с МГТС роутера GPON SN и Ploam Password

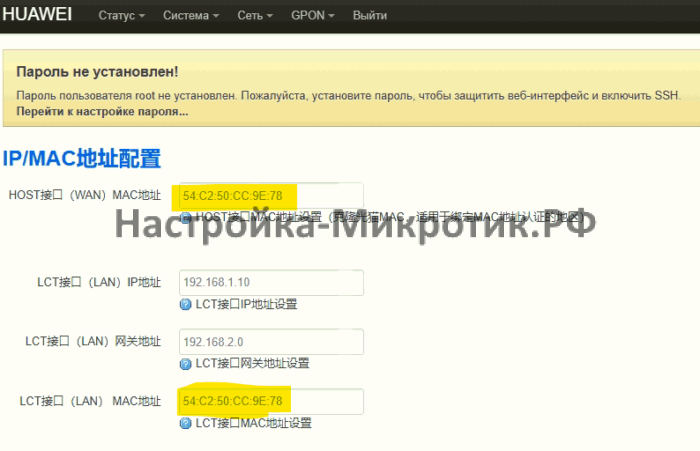

Меняем в IP/MAC на адрес от старого gpon роутера
Меняем в GPON/IP/MAC на адрес от старого gpon роутера

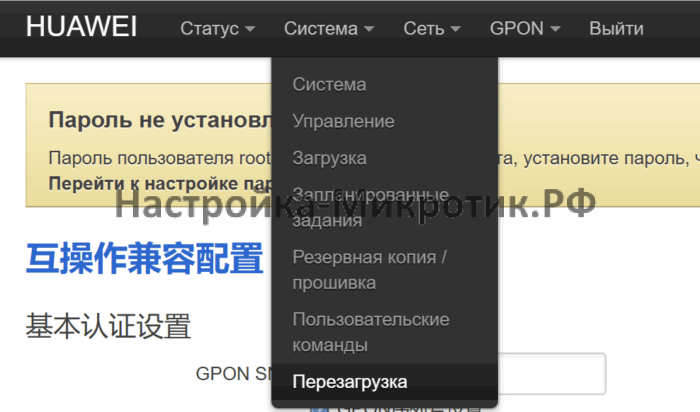

Перезагружаем и ловим IP адрес на sfp интерфейс
Перезагружаем и ловим IP адрес на sfp интерфейс

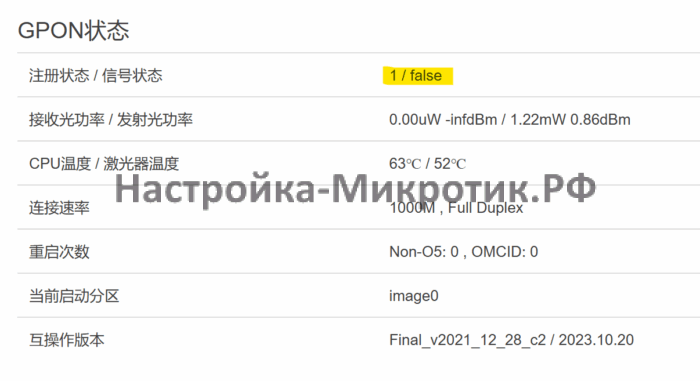

GPON статус должен быть 5 / True
GPON статус должен быть 5 / True
Именно 5 / true означает успешную регистрацию
Именно 注册状态 / 信号状态 5 / true означает успешную регистрацию
Для каждого оператора настройки индивидуальны. Где-то используется Vlan, а где-то Ploam пароль, либо достаточно указать GPON SN.

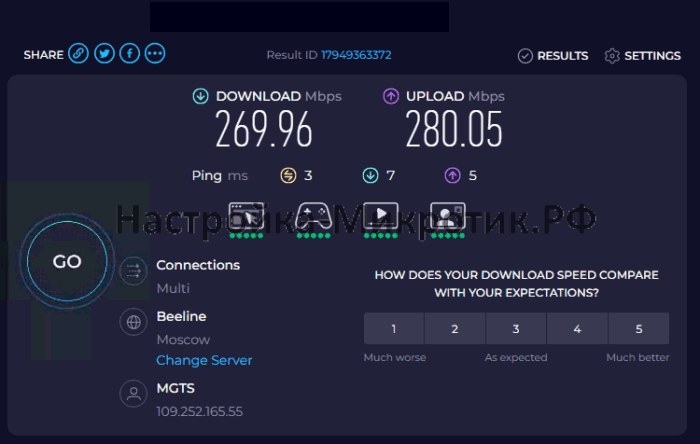

Скорость без Fasttrack
Скорость на RB2011 БЕЗ Fasttrack

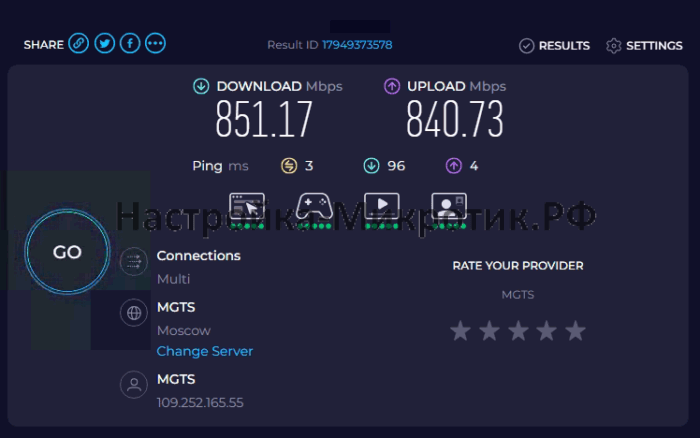

Скорость RB2011 с Fattrack
Скорость RB2011 с Fattrack
