Биллинг трафика для пользователей WiFi EAP

На чтение 7 мин Опубликовано

Когда Интернет лимитирован объемом трафика — необходимо индивидуально ограничивать пользователей. Выделение квоты — это один из методов контроля, например 1Гб в сутки на пользователя.

Профессиональная настройка MikroTik
Без предоплаты и бюрократии
Telegram: @Engineer_MikroTik
Содержание
  1. Варианты применения
  2. Домашние ограничения
  3. Лимитные 3G/LTE
  4. Офисные сотрудники
  5. VIP гостиницы и базы отдыха
  6. Морские корабли
  7. Оборудование
  8. Обновление и установка пакетов
  9. Подготовка USB Flash
  10. Сертификаты
  11. CA
  12. UserMan
  13. Настройка User Manager
  14. Setting
  15. RADIUS
  16. User Groups
  17. Пользователи и лимиты
  18. Профили ограничений
  19. Liminations
  20. Profiles
  21. Profile Limitations
  22. User Profiles
  23. Подключение WiFi
  24. Проверка
  25. Android
  26. Windows
  27. Доменная авторизация

Варианты применения

Вариантов применения множество. От желания экономить или сократить бесконтрольное потребление до простой вредности.

Во всех случаях создается 1 сеть с одинаковым названием, но у каждого пользователя будет свой индивидуальной логин и пароль для подключения к ней.
Данные ограничения невозможно обойти, «подсмотреть» пароль не получится, так как используется WPA2-Enterprise авторизация.

Домашние ограничения

Для пользователей, например детей, можно индивидуально ограничить как объем, так и длительность работы WiFi, при этом не отключая сеть для всех. Например 5Гб, но не более 3 часов в сутки или 150Гб и не более 90 часов в месяц.

Лимитные 3G/LTE

При покупке лимитных тарифов чтобы кто-то один не «съел» весь трафик.

Офисные сотрудники

Безлимитного интернета на жирном канале не жалко, но некоторые подсаживаются на него и не работают. Адекватный лимит позволит использовать интернет исключительно по работе.

VIP гостиницы и базы отдыха

Чтобы не донимать VIP клиентов авторизацией на hotspot по смс, звонкам и вводом кодов в браузере — выдается индивидуальный логин и пароль от самой WiFi сети. Тем самым уходит проблема общего пароля.

Морские корабли

Спутниковый интернет Starlink на кораблях в море не безлимитный (либо очень дорогой), как и обычный спутниковый интернет на геостационарной орбите (например триколор). По этому членам экипажа заводятся учетные записи с суточным ограничением трафика, а по судну ставятся несколько точек доступа MikroTik в местах работы и отдыха.

Оборудование

MikroTik с USB и минимум 128Мб постоянной памяти, например hAP AX3 или RB5009 в случае высокой нагрузки.
USB Flash (хватит 1Гб) — нужна хорошая память, записывается много данных.

В данном примере используется hAP AX3 с USB Flash на 32Гб Netac OnlyDisk

Обновление и установка пакетов

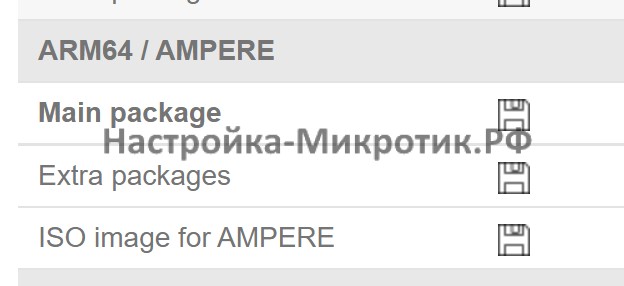

Для обновления прошивки скачиваем пакеты под свою архитектуру
Для обновления прошивки скачиваем пакеты (Main и Extra) под свою архитектуру на https://mikrotik.com/download в моем случае это ARM64

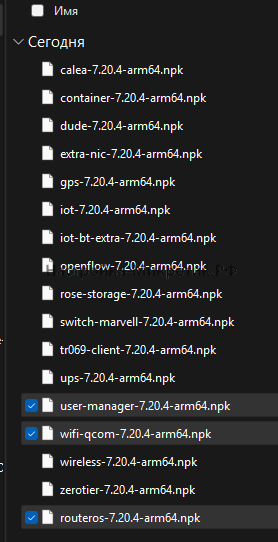

Нам нужны только:routeroswifi-qcom (опционально)user-manager
Нам нужны только:
routeros
wifi-qcom (опционально)
user-manager

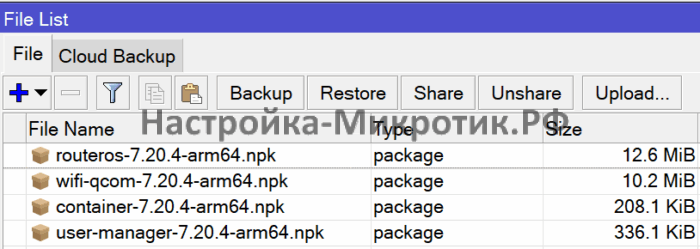

Закидываем в Files
Закидываем в Files

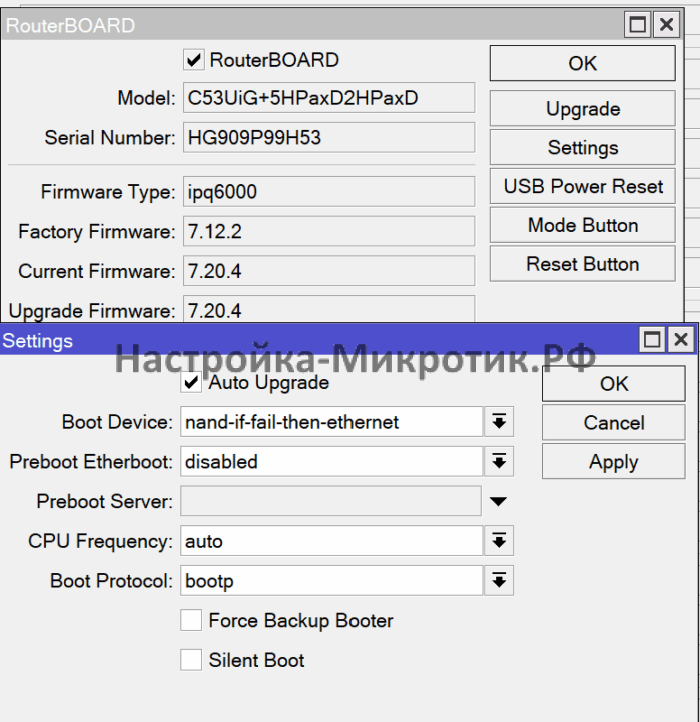

Включаем автоматическое обновление загрузчика
Включаем автоматическое обновление загрузчика

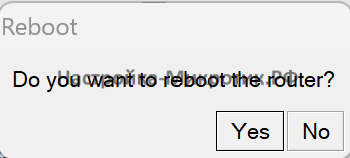

Перезагружаем для обновления
Перезагружаем для обновления

Подготовка USB Flash

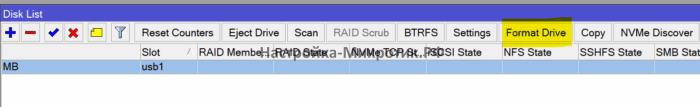

Вставляем USB Flash и форматируем
Вставляем USB Flash и форматируем

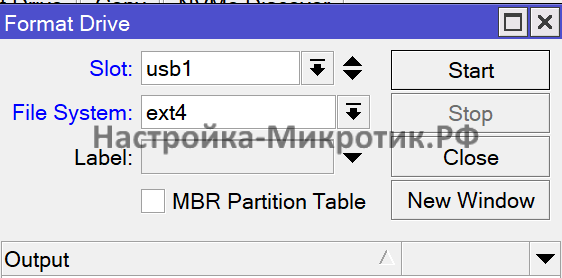

Файловая система ext4
Файловая система ext4
/disk format usb1 file-system=ext4

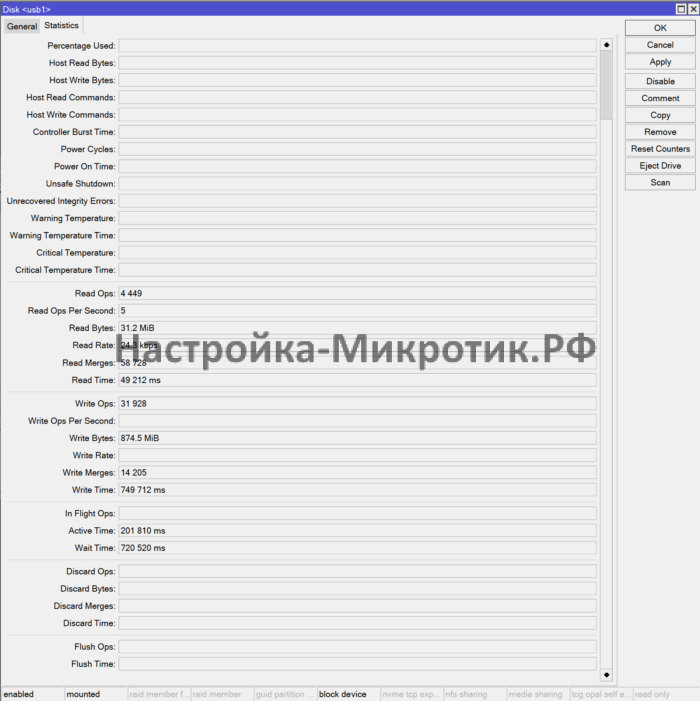

Статистика флэшки в работе
Статистика флэшки в работе

Сертификаты

Без сертификатов EAP WiFi авторизация работать не будет, по этому следуя help.mikrotik.com создадим CA и UserMan. Пользовательский сертификат создавать не будем чтобы не усложнять жизнь.

CA

/certificate
add name=radius-ca common-name="RADIUS CA" key-size=secp384r1 digest-algorithm=sha384 days-valid=1825 key-usage=key-cert-sign,crl-sign
sign radius-ca ca-crl-host=radius.mikrotik.test

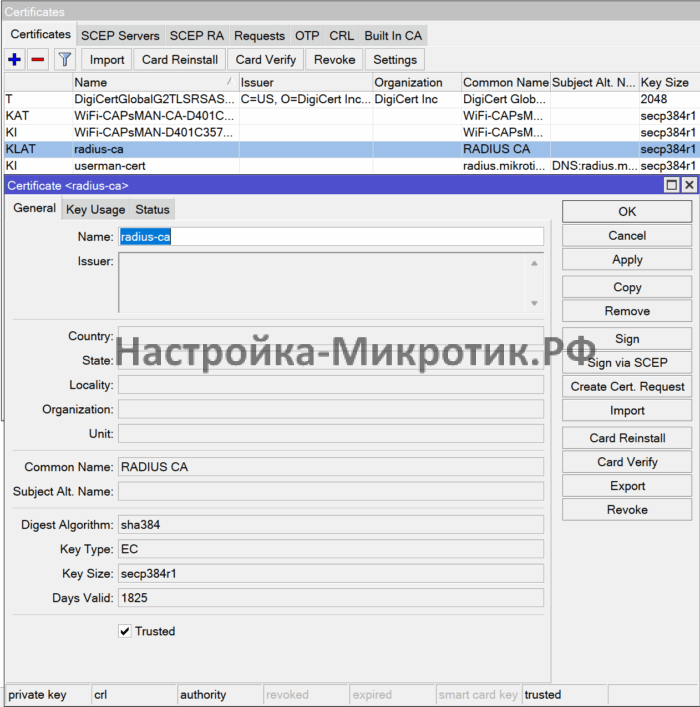

radius ca
radius ca

UserMan

/certificate
add name=userman-cert common-name=radius.mikrotik.test subject-alt-name=DNS:radius.mikrotik.test key-size=secp384r1 digest-algorithm=sha384 days-valid=800 key-usage=tls-server
sign userman-cert ca=radius-ca

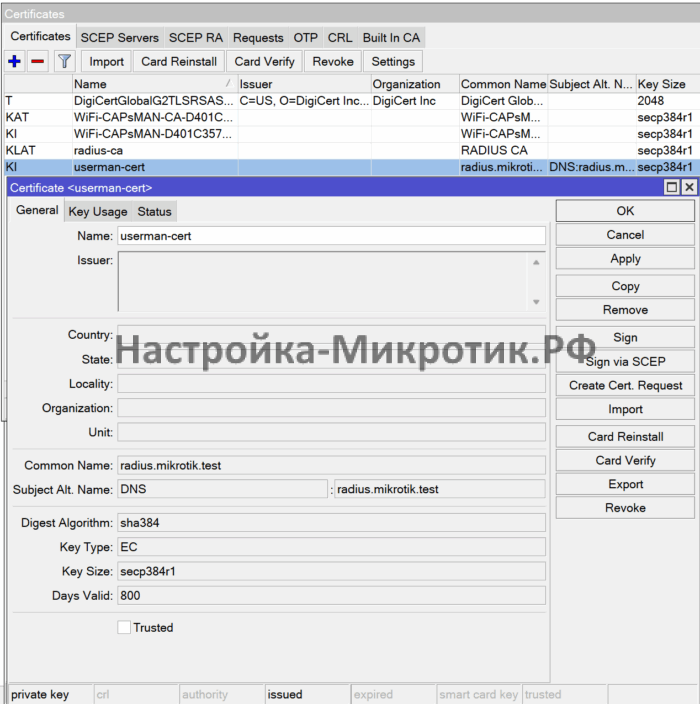

userman-cert
userman-cert

Настройка User Manager

Setting

После перезагрузки в меню появится User Manager, который и будет заниматься контролем трафика пользователей
После перезагрузки в меню появится User Manager, который и будет заниматься контролем трафика пользователей

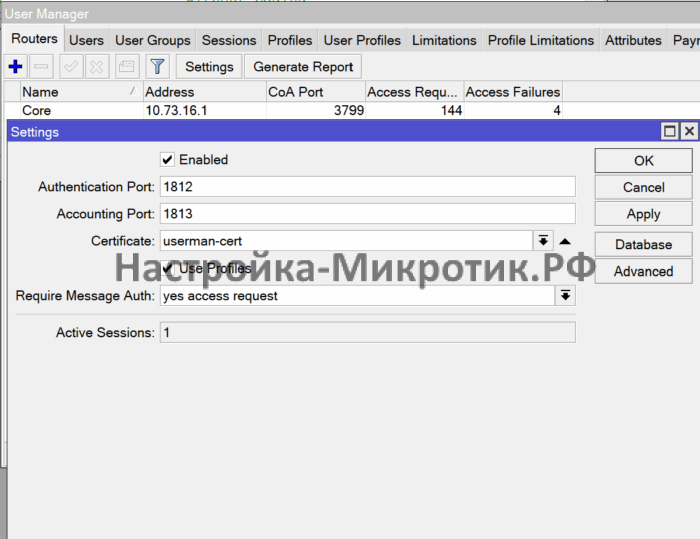

Указываем созданный сертификат
Включаем и указываем созданный сертификат, а так же испозуем профили
/user-manager
set certificate=userman-cert enabled=yes use-profiles=yes
Биллинг трафика для пользователей WiFi EAP

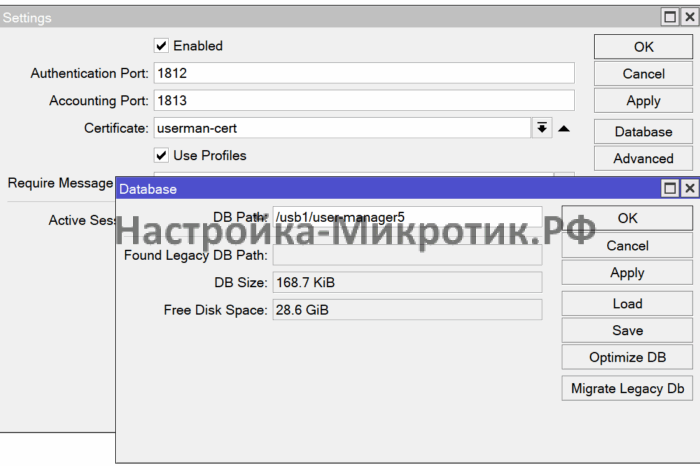

Переносим базу на USB Flash /usb1/user-manager5

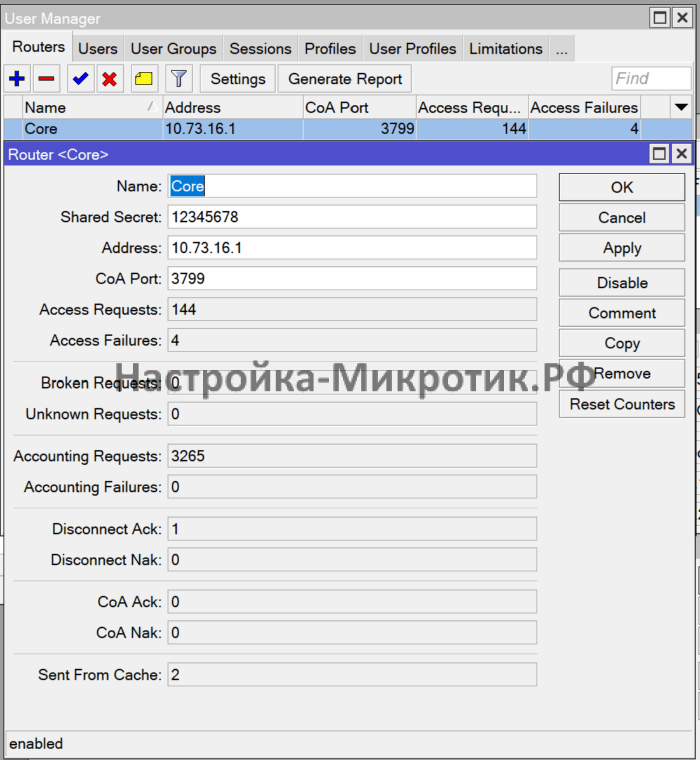

Создаем роутер, с которого ждем RADIUS запросы, например CAPsMAN
Создаем роутер, с которого ждем RADIUS запросы, например CAPsMAN
/user-manager router
add address=10.73.16.1 name=Core shared-secret=12345678

RADIUS

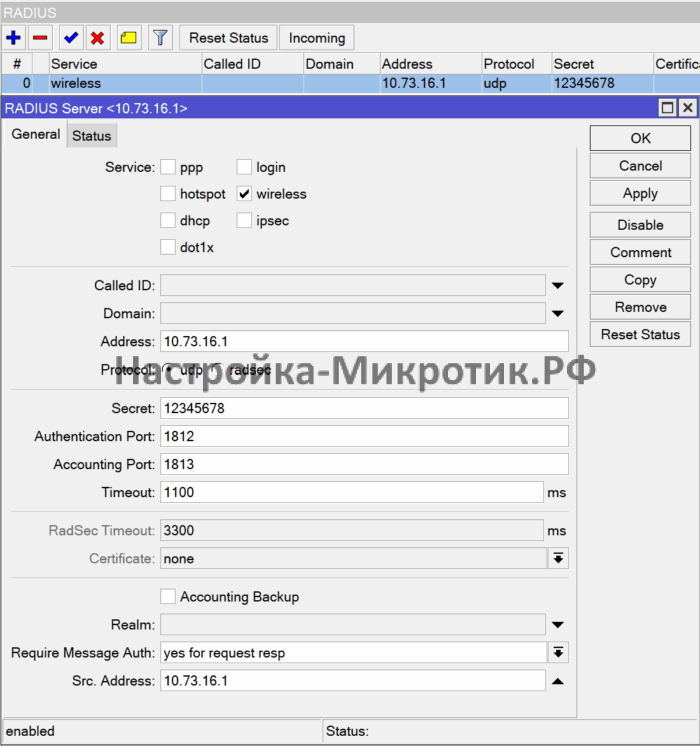

На роутере настраиваем RADIUS в сторону User ManagerВ данном примере можно использовать 127.0.0.1 так как находится на том же устройстве
На роутере настраиваем RADIUS в сторону User Manager
В данном примере можно использовать 127.0.0.1 так как всё находится на том же устройстве
/radius
add address=10.73.16.1 secret=12345678 service=wireless src-address=10.73.16.1
Биллинг трафика для пользователей WiFi EAP

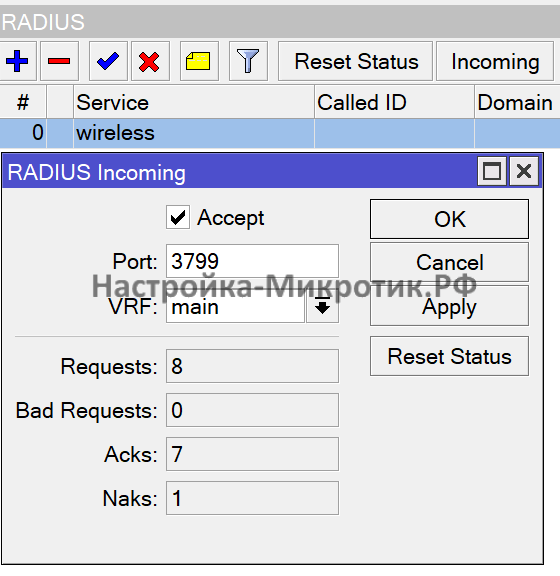

Дополнительно включаем Incoming для управления клиентами
/radius incoming
set accept=yes

User Groups

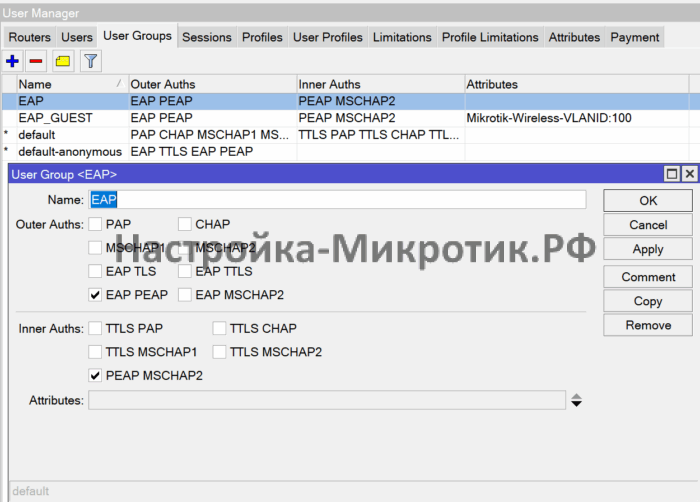

Создаем профиль с EAP PEAP и PEAP MSCHAP2
Создаем профиль с EAP PEAP и PEAP MSCHAP2
/user-manager user group
add inner-auths=peap-mschap2 name=EAP outer-auths=eap-peap
add attributes=Mikrotik-Wireless-VLANID:100 inner-auths=peap-mschap2 name=EAP_GUEST outer-auths=eap-peap

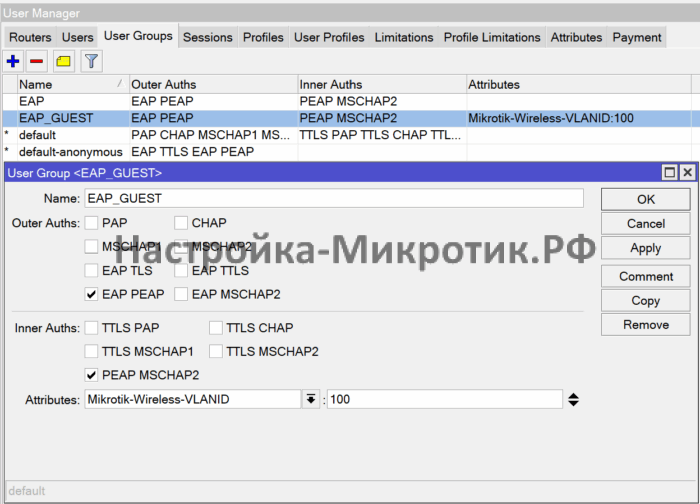

А так же версию для гостевой сети на Vlan100 где возможно применение QoS
А так же версию для гостевой сети на Vlan100 где возможно применение QoS
VlanID можно повесить сразу на пользователя без отдельной группы

Пользователи и лимиты

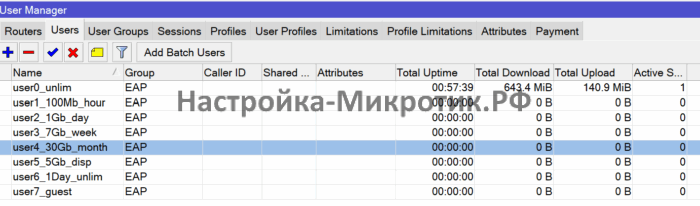

Создадим несколько пользователей для разных задач учета:

  1. user0_unlim — Без ограничений для подсчета трафика
  2. user1_100Mb_hour — 100Мб в час
  3. user2_1Gb_day — 1Гб в сутки
  4. user3_7Gb_week — 7Гб в неделю
  5. user4_30Gb_week — 30Гб в месяц
  6. user5_5Gb_disp — 5Гб разово
  7. user6_1Day_unlim — Безлимит на сутки
  8. user7_guest — Гостевой Vlan с ограничением 128Кбит на всех
Биллинг трафика для пользователей WiFi EAP

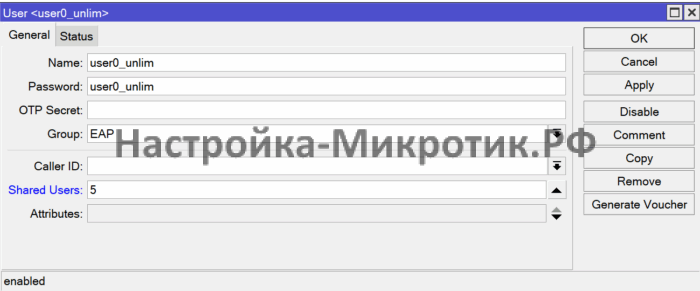

Опция Shared Users ограничивает количество одновременных подключенийCallerID при выставлении bind делает привязку к mac адресу при первом подключении
Опция Shared Users ограничивает количество одновременных подключений
CallerID при выставлении bind делает привязку к mac адресу при первом подключении
Attributes можно задать Vlan ID куда попадет пользователь и еще
/user-manager user
add group=EAP name=user0_unlim password=user0_unlim shared-users=unlimited
add group=EAP name=user1_100Mb_hour password=user1_100Mb_hour shared-users=unlimited
add group=EAP name=user2_1Gb_day password=user2_1Gb_day shared-users=unlimited
add group=EAP name=user3_7Gb_week password=user3_7Gb_week shared-users=unlimited
add group=EAP name=user4_30Gb_month password=user4_30Gb_month shared-users=unlimited
add group=EAP name=user5_5Gb_disp password=user5_5Gb_disp shared-users=unlimited
add group=EAP name=user6_1Day_unlim password=user6_1Day_unlim shared-users=unlimited
add group=EAP name=user7_guest password=user7_guest shared-users=unlimited

Профили ограничений

Liminations

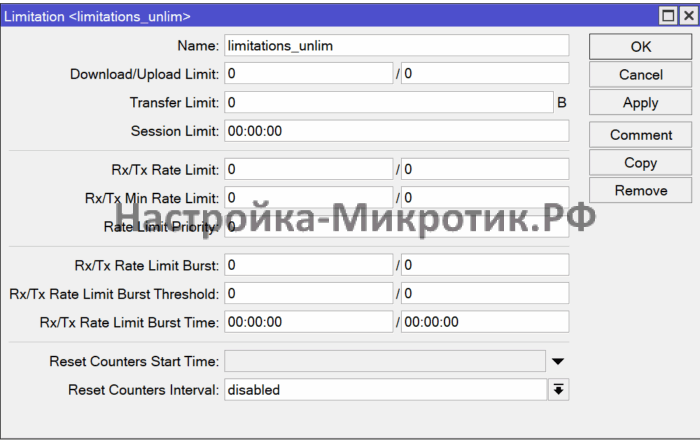

Полный безлимит
Полный безлимит

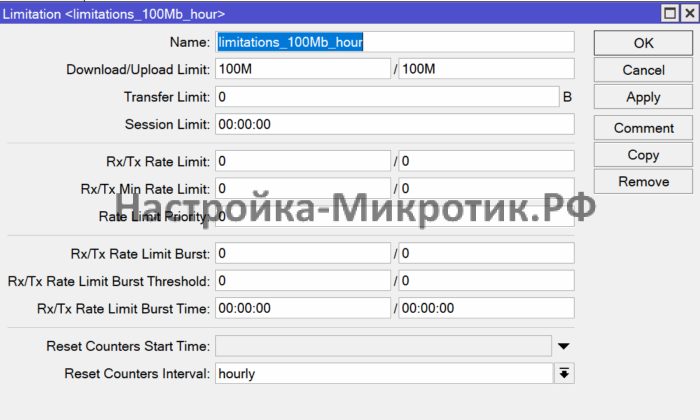

100Мб каждый час
100Мб каждый час
1Гб в сутки
1Гб в сутки

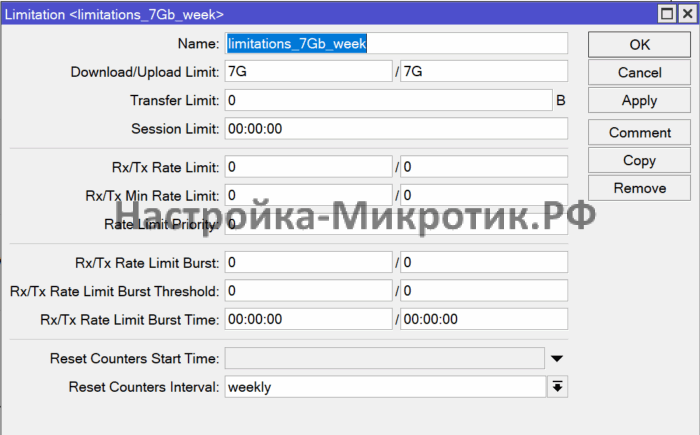

7Гб в неделю
7Гб в неделю
5Гб разово
5Гб разово
Биллинг трафика для пользователей WiFi EAP
/user-manager limitation
add name=limitations_unlim
add download-limit=100000000B name=limitations_100Mb_hour reset-counters-interval=hourly upload-limit=100000000B
add download-limit=1000000000B name=limitations_1Gb_day reset-counters-interval=daily upload-limit=1000000000B
add download-limit=7000000000B name=limitations_7Gb_week reset-counters-interval=weekly upload-limit=7000000000B
add download-limit=30000000000B name=limitations_30Gb_month reset-counters-interval=monthly upload-limit=30000000000B
add download-limit=5000000000B name=limitations_5Gb_disp upload-limit=5000000000B

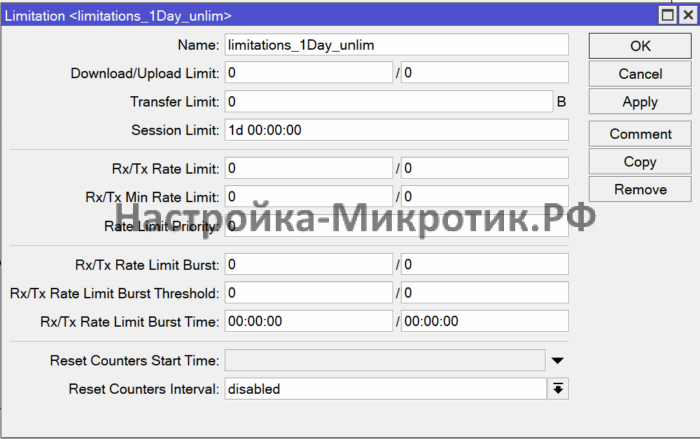

add name=limitations_1Day_unlim uptime-limit=1d

Profiles

Биллинг трафика для пользователей WiFi EAP

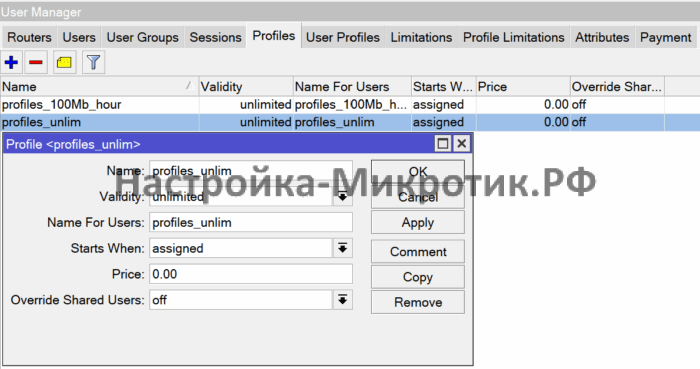

Создаем профили
Override Shared Users несколько одновременных сеансов пользователей
starts-when когда начинает действовать (assinged — после создания или first auth первой авторизации)
validity срок действия профиля на пользователе
/user-manager profile
add name=profiles_unlim name-for-users=profiles_unlim validity=unlimited
add name=profiles_100Mb_hour name-for-users=profiles_100Mb_hour validity=unlimited

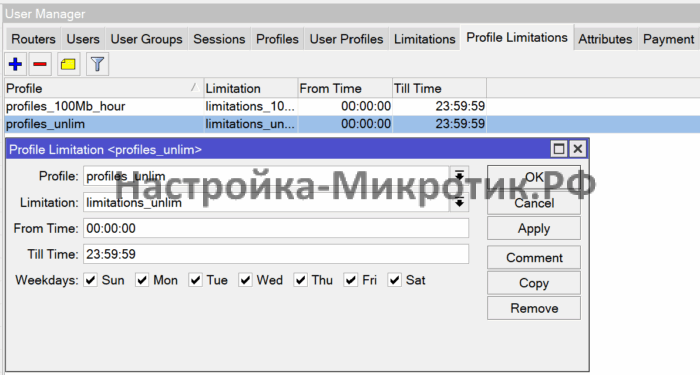

Profile Limitations

Биллинг трафика для пользователей WiFi EAP
Время действия лимитов
/user-manager profile-limitation
add limitation=limitations_unlim profile=profiles_unlim
add limitation=limitations_100Mb_hour profile=profiles_100Mb_hour

User Profiles

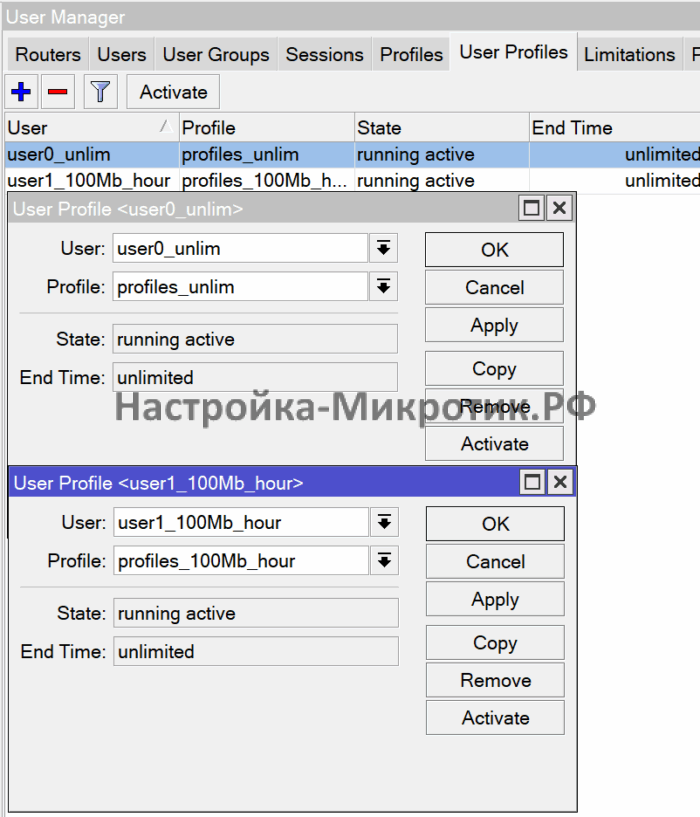

Связка профиля с пользователем
Связка профиля с пользователем
/user-manager user-profile
add profile=profiles_unlim user=user0_unlim
add profile=profiles_100Mb_hour user=user1_100Mb_hour

Подключение WiFi

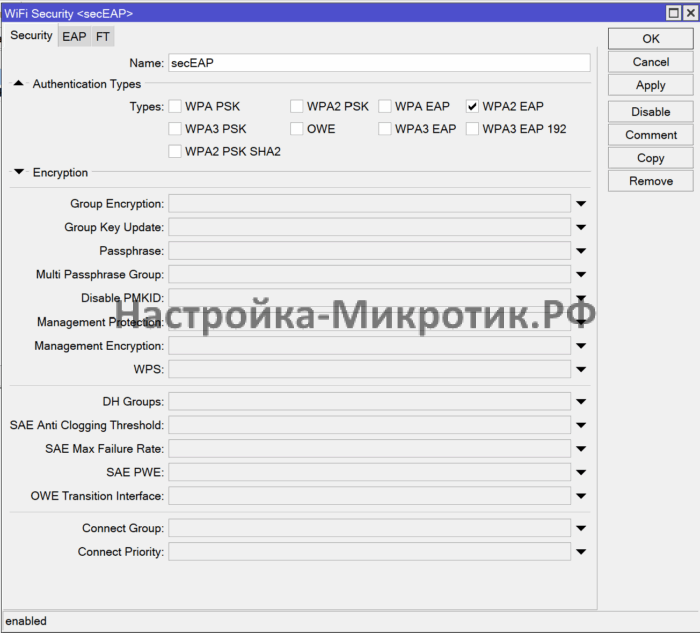

CAPsMAN AX выбираем WAP2 EAP
CAPsMAN AX выбираем WAP2 EAP

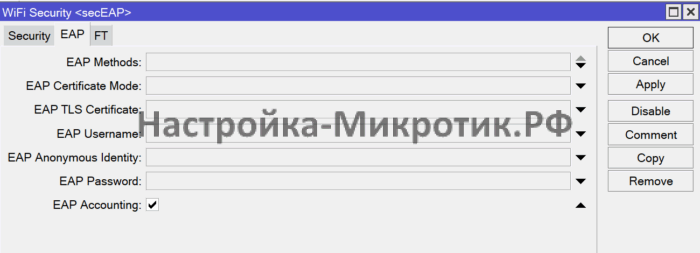

И указываем EAP Accouting
И указываем EAP Accouting
/interface wifi security
add authentication-types=wpa2-eap disabled=no eap-accounting=yes ft=yes ft-over-ds=yes name=secEAP

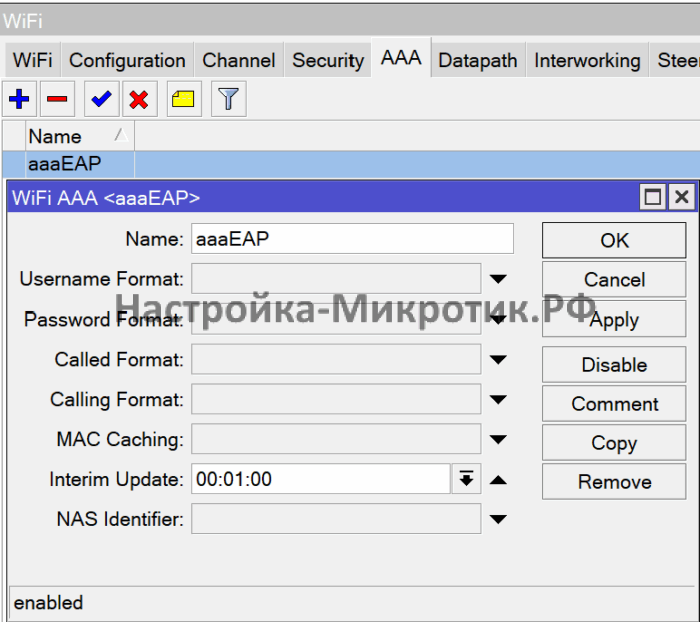

Interim Update время обновления информации от трафике ставим 1 минуту
Interim Update время обновления информации от трафике ставим 1 минуту или меньше. Этот параметр указывает как часто снимать статистику.
При дорогих соединениях пользователь может выйти за пределы лимита за 1 минуту.
/interface wifi aaa
add disabled=no interim-update=1m name=aaaEAP

Проверка

Android

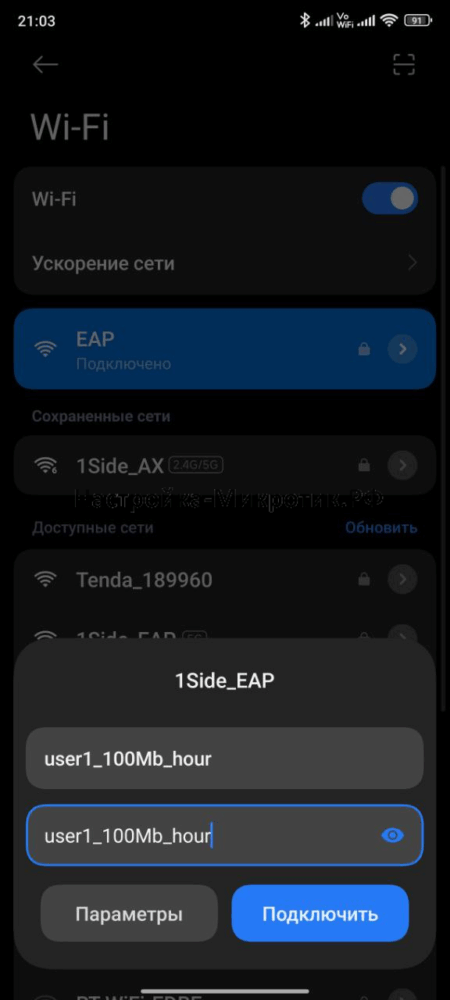

При подключении запрашивается индивидуальный логин и пароль
При подключении запрашивается индивидуальный логин и пароль

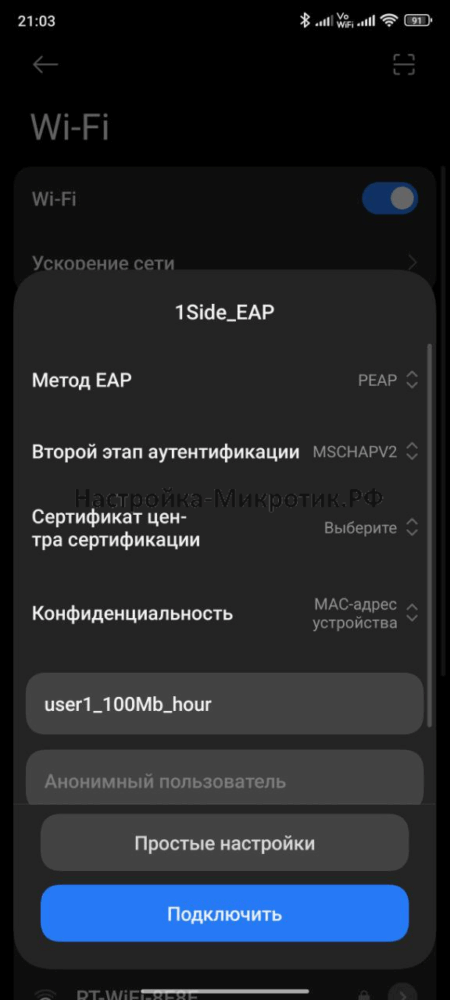

Метод EAP
Метод EAP

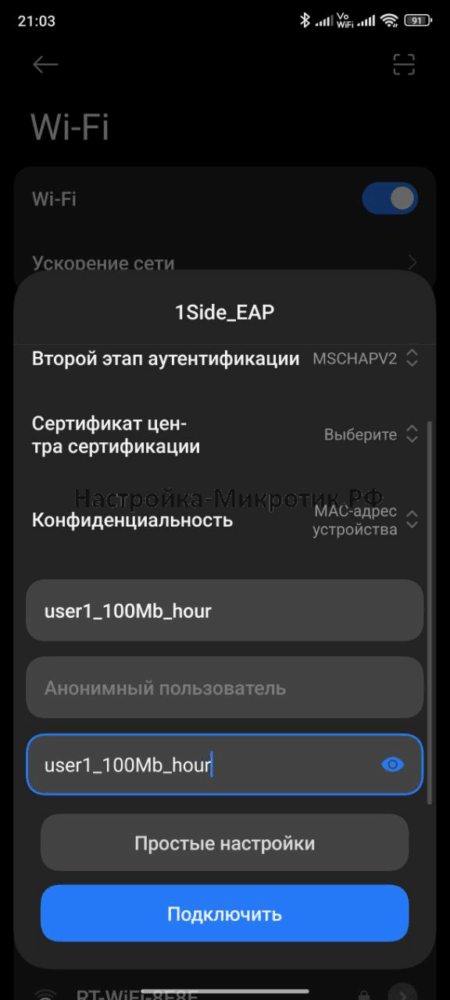

Тип аутентификации MSCHAPv2
Тип аутентификации MSCHAPv2

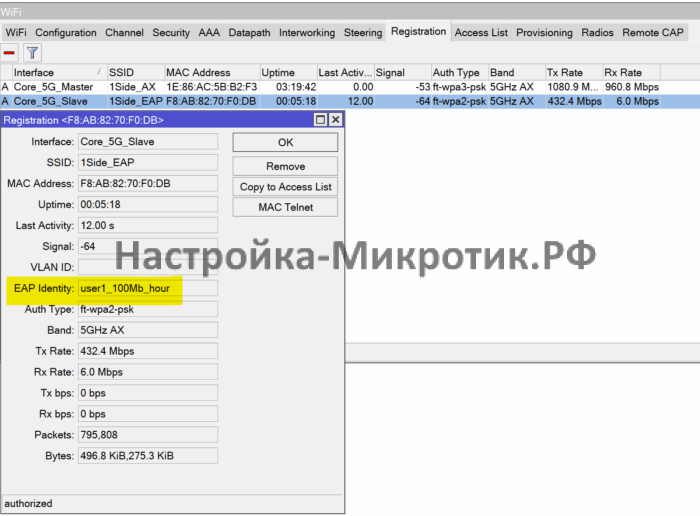

На CAPsMAN видно кто и на какой точке подключен по EAP Identity
На CAPsMAN видно кто и на какой точке подключен по EAP Identity

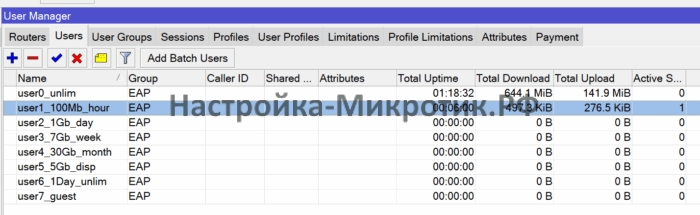

А так же общая статистика по пользователям
А так же общая статистика по пользователям

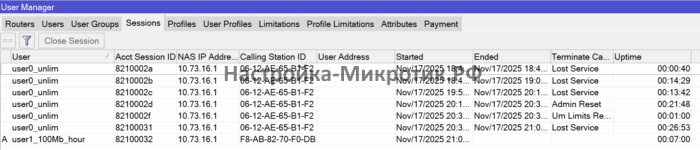

Список сессий и количество трафика с причинами отключения
Список сессий и количество трафика с причинами отключения

Windows

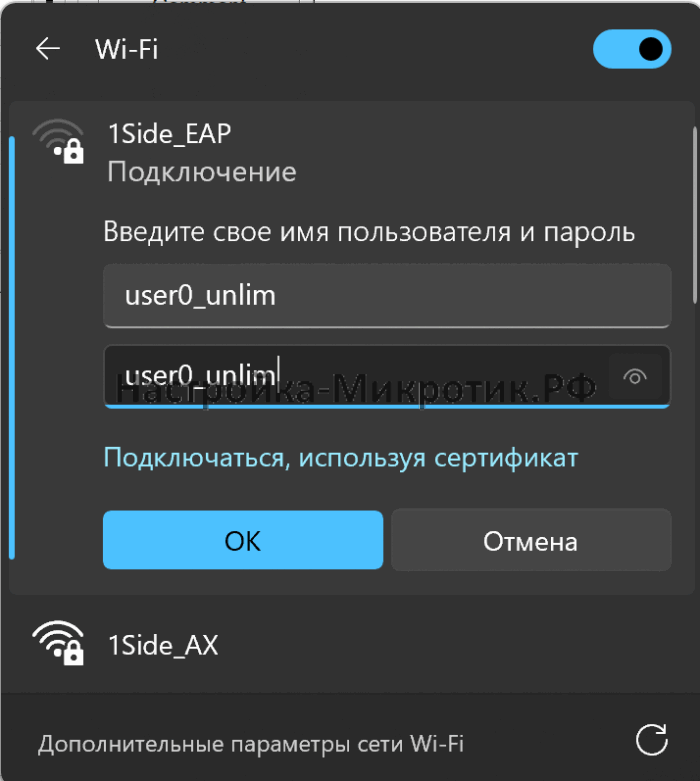

Подключение WiFi EAP на Windows 11
Подключение WiFi EAP на Windows 11

Доменная авторизация

При наличии домена можно реализовать просто AD EAP авторизацию без учета и ограничения трафика, но с гибким контролем доступа на уровне домена.
